Водонепроницаемый кислородомер в воде с выносным датчиком HANNA HI 9146-04 (0...45 мг/л)

Оксиметр «Водонепроницаемый кислородомер в воде с выносным датчиком HANNA HI 9146-04 (0...45 мг/л)» производства Hanna Instruments предназначен для измерения растворённого кислорода в диапазоне 0,00–45,00 мг/л. Прибор применяется для контроля воды, сточных вод, аквакультуры и экологических проб; предусмотрены автоматическая температурная компенсация, компенсация солёности и высоты над уровнем моря.

Область применения

HI 9146-04 используется для измерения растворённого кислорода в:

• воде и сточных водах;
• аквакультуре;
• экологических исследованиях;
• лабораторном контроле;
• винодельческом анализе;
• промышленных и полевых измерениях.

Прибор внесён в государственный реестр средств измерений.

Старые наименования модели: HI 9143, HI 9145.

Принцип измерения

Измеритель растворённого кислорода и выносной зонд используют полярографическую технологию на основе метода полярографических измерений Росса и Кларка.

Полярографический датчик состоит из:

• платинового катода;
• серебряного анода;
• раствора электролита;
• полимерной мембраны, удерживающей электролит над поверхностями электродов.

Внешнее напряжение, приложенное к системе, создаёт электрический ток, сила которого пропорциональна концентрации растворённого кислорода в пробе.

Встроенный линеаризованный термистор датчика температуры расположен за защитным кожухом из нержавеющей стали и используется для автоматической температурной компенсации показаний.

Калибровка и компенсация

Автоматическая калибровка

Калибровка выполняется по одной или двум точкам:

• 100 % насыщения кислородом — на воздухе;
• 0 % насыщения кислородом — в двухкомпонентном растворе HI7040 с нулевым содержанием растворённого кислорода.

При однаточечной калибровке используется точка 100 % насыщения на воздухе.

Температурная компенсация

Все показания автоматически компенсируются с учётом изменения температуры. Диапазон автоматической температурной компенсации: 0–50 °C.

Компенсация высоты

Компенсация влияния высоты над уровнем моря регулируется пользователем до 4000 м с разрешением 100 м.

Компенсация солёности

Компенсация солёности регулируется в диапазоне 0–80 г/л (ppt) с разрешением 1 г/л. Функция предназначена для измерения растворённого кислорода в слабоминерализованной и морской воде.

Надлежащая лабораторная практика

Функция GLP позволяет просматривать сохранённые сведения о калибровке:

• дату;
• время;
• использованные точки калибровки.

Функции и конструктивные особенности

• Сменные мембранные колпачки. Тонкая предварительно натянутая мембрана из политетрафторэтилена (ПТФЭ) установлена на резьбовом колпачке. Для замены колпачок заполняют электролитом HI7041S и навинчивают на зонд растворённого кислорода.
• Автоматическое обнаружение конечной точки. В режиме автоматического определения конечной точки показание фиксируется на дисплее после достижения стабильного значения. Это обеспечивает регистрацию результата только после стабилизации измерения и повышает сопоставимость результатов, полученных разными операторами.
• Жидкокристаллический дисплей с подсветкой. Подсветка используется для считывания показаний при недостаточном освещении.
• Система предотвращения ошибки батареи (BEPS). Система определяет снижение заряда батарей до уровня, при котором невозможно гарантировать надёжные измерения. При низком заряде подсветка автоматически отключается, а на дисплее отображается предупреждение.
• Водонепроницаемый корпус. Конструкция корпуса рассчитана на эксплуатацию в полевых условиях и во влажной среде.

Технические характеристики

Дополнительные технические параметры

• Измеряемые параметры: концентрация растворённого кислорода, процент насыщения кислородом, температура.
• Тип прибора: портативный оксиметр с выносным датчиком.
• Способ измерения: контактный.
• Тип датчика: полярографический.
• Возможность замены датчика: предусмотрена.
• Возможность замены мембраны: предусмотрена.
• Диапазон компенсации солёности: 0–80 г/л с шагом 1 г/л.
• Диапазон компенсации высоты: до 4000 м с шагом 100 м.
• Автоматическое обнаружение стабильного показания: предусмотрено.
• Фиксация показания на дисплее: предусмотрена.
• Автоматическое отключение подсветки при низком заряде батарей: предусмотрено.

Методика подготовки и замены мембраны

1. Заполните новый мембранный колпачок раствором электролита HI7041S.
2. Установите мембранный колпачок на датчик растворённого кислорода.
3. Навинтите колпачок на датчик до фиксации.
4. Перед проведением измерений выполните калибровку прибора по одной или двум точкам в соответствии с требуемым диапазоном и условиями анализа.

Комплект поставки

• Измеритель растворённого кислорода HI9146-04.

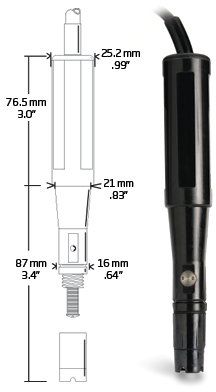

• Полярографический датчик HI76407.
• Предварительно сформированные мембраны из ПТФЭ HI76407A — 2 шт.
• Раствор электролита HI7041S — 30 мл.
• Батареи.
• Инструкция по эксплуатации.
• Транспортировочный футляр.

Совместимые расходные материалы и принадлежности

• HI 76407 A/P — набор запасных мембран для оксиметров, 5 шт. в упаковке.
• HI 7041S — раствор электролита для заполнения мембран, 30 мл.

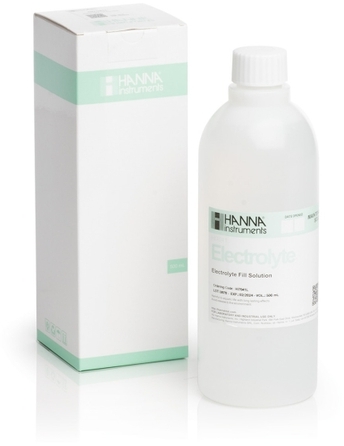

• HI 7041L — раствор электролита для заполнения мембраны оксиметра, 500 мл.
• HI98501 — портативный электронный термометр Checktemp со встроенным датчиком.
• HI7040L — калибровочный раствор для нулевой точки, нулевой раствор, 500 мл.
