Стационарный оксиметр с датчиком растворенного кислорода HANNA HI 764080 Edge HANNA HI 2004-02 (DO) (0...45 мг/л)

Стационарный оксиметр с датчиком растворённого кислорода HANNA HI 764080 Edge HANNA HI 2004-02 (DO) (0...45 мг/л) использует полярографический сменный датчик с мембраной из политетрафторэтилена. Прибор предназначен для измерения концентрации и насыщенности растворённого кислорода в воде, включая измерения на месте, и оснащён автоматической температурной компенсацией в диапазоне 0…50 °C.

Область применения

Прибор используют для стационарного и выездного контроля растворённого кислорода в воде, а также для измерений, требующих установки тонкого выносного датчика в ограниченное пространство, например в бутылку с вином. Конструктивное исполнение — стационарное, измерительный датчик — выносной, сменный.

Принцип измерения и конструкция

• Метод измерения растворённого кислорода: полярографический.
• Мембрана датчика: политетрафторэтилен (ПТФЭ), сменные мембранные колпачки.
• Датчик: HI 764080, выносной, со встроенным датчиком температуры в тонком корпусе.
• Диаметр датчика: небольшой; конструкция подходит для измерений в ограниченном объёме, в том числе в бутылках.
• Микрочип датчика: хранит данные калибровки и автоматически передаёт их в память прибора при подключении датчика.
• Подключение электрода: штекер 3,5 мм.

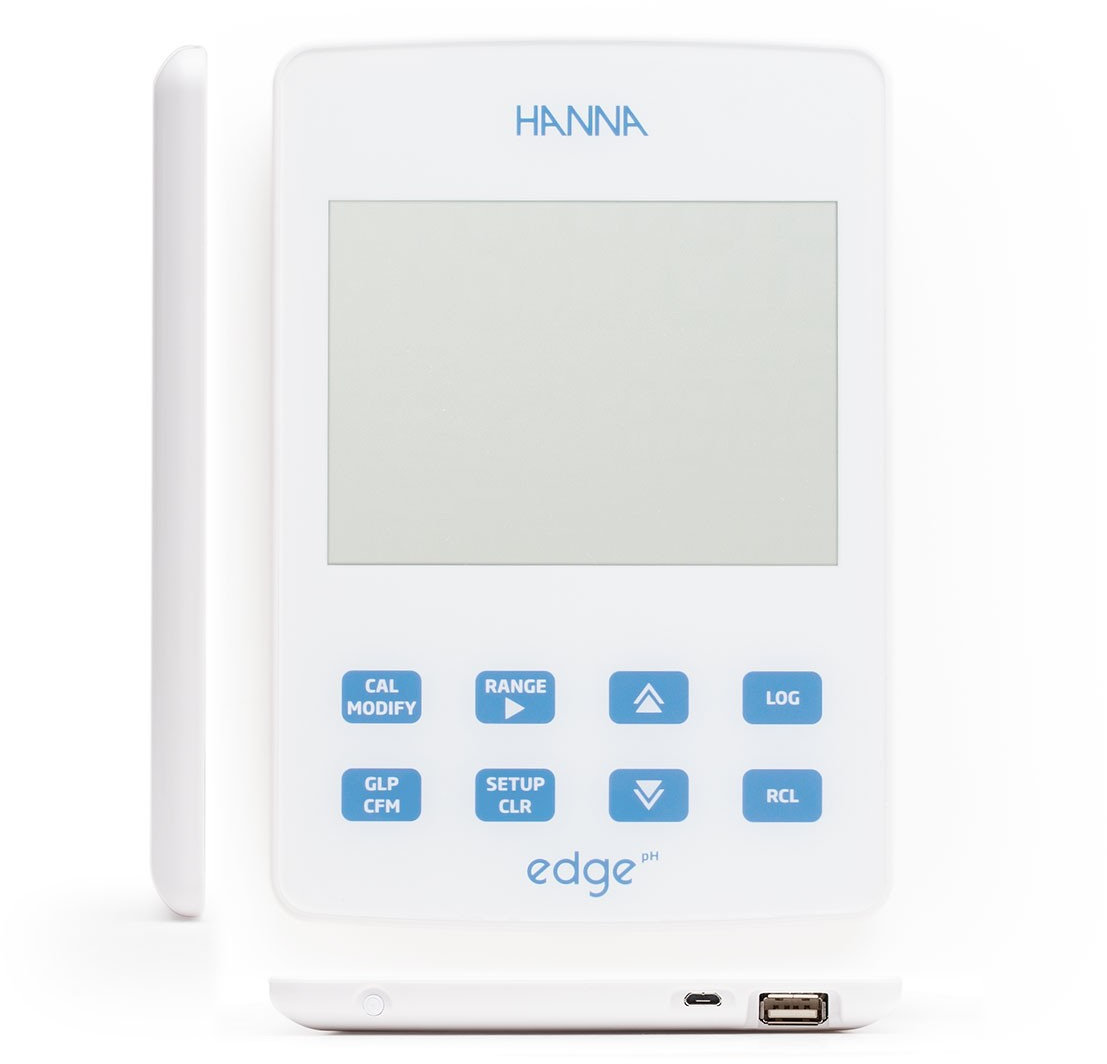

• Сенсорная клавиатура: ёмкостная, работает при использовании лабораторных перчаток; элементы управления интегрированы в экран.
• Угол обзора дисплея: 150°.
• Дальность считывания показаний: до 5 м.
• Встроенная память: до 1000 записей.

Технические характеристики

Измерение растворённого кислорода

• Определяемое вещество: растворённый кислород.
• Измеряемый параметр: концентрация растворённого кислорода.
• Единица измерения концентрации: мг/л, ppm.
• Диапазон измерений растворённого кислорода: 0,00–45,00 мг/л.
• Разрешение по растворённому кислороду: 0,01 мг/л.
• Точность измерения растворённого кислорода: ±1,5 % от показаний ±1 значащая цифра.
• Диапазон измерения насыщенности: 0,0–300,0 %.
• Разрешение по насыщенности: 0,1 %.
• Многопараметровый режим: нет.
• Температурная компенсация содержания растворённого кислорода: автоматическая.
• Диапазон автоматической температурной компенсации: 0…50 °C.

Измерение температуры

• Диапазон измерения температуры: −20,0…+120,0 °C.
• Разрешение по температуре: 0,1 °C.
• Точность измерения температуры: ±0,5 °C.
• Датчик температуры: встроен в корпус датчика растворённого кислорода.

Калибровка и память

• Калибровка растворённого кислорода: автоматическая, по одной или двум точкам.
• Точки калибровки: 100 % насыщения (8,26 мг/л) и 0 % насыщения (0 мг/л).
• Хранение данных калибровки: во встроенном микрочипе датчика с автоматической загрузкой в память прибора при подключении.
• Объём встроенной памяти: до 1000 записей.

Электрические характеристики и интерфейсы

• Питание: аккумулятор.
• Сетевое питание: 220 В.
• Адаптер питания: постоянный ток, 5 В.
• Разъёмы: 1 микро-USB для зарядки и подключения к компьютеру; 1 USB для хранения данных.
• Подключение датчика: разъём 3,5 мм.

Габариты и масса

• Габариты: 202 × 140 × 12,7 мм.
• Масса: 250 г.
• Возможность исполнения с произвольной длиной выносного подключения: да.
• Возможность замены датчика: да.

Условия эксплуатации

• Рабочая температура: 0…50 °C.
• Относительная влажность: не более 95 %, без конденсации.

Методика подготовки и эксплуатации датчика

Для измерений применяют датчик растворённого кислорода с электролитом и сменным мембранным колпачком. При необходимости мембранный колпачок заменяют, устанавливают уплотнительное кольцо и заполняют колпачок раствором электролита HI 7041S. После подключения датчика прибор автоматически загружает сохранённые в микрочипе датчика данные калибровки.

Комплект поставки

• прибор с держателем электрода;
• настенное крепление;
• кабель USB;
• датчик измерения растворённого кислорода HI 764080;
• раствор электролита HI 7041S;
• 2 мембранных колпачка для измерения растворённого кислорода;
• 2 уплотнительных кольца для мембранных колпачков;
• адаптер питания постоянного тока 5 В;
• руководство по эксплуатации.

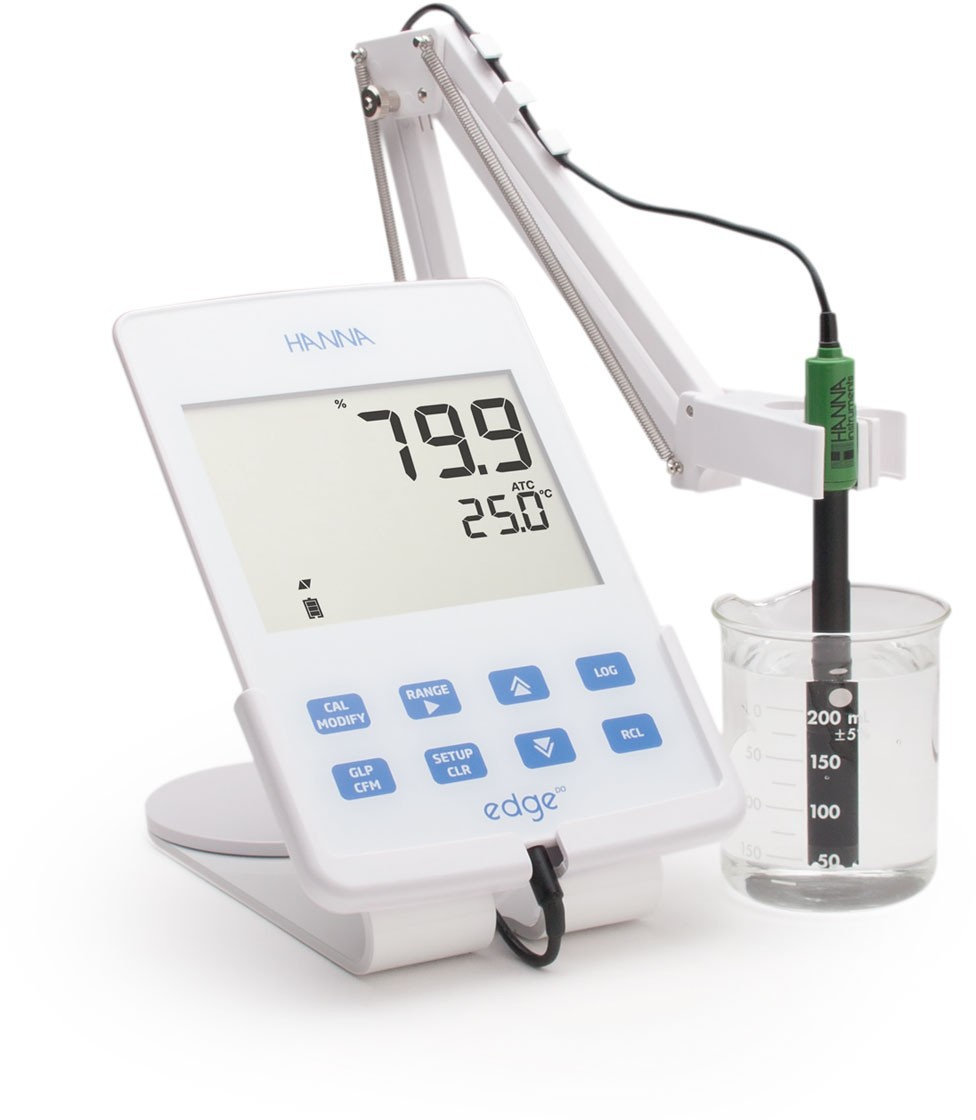

В комплект входит настенный кронштейн и настольная подставка со встроенным разъёмом питания Edge, на которой устанавливается регулируемый поворотный держатель электродов.

Расходные материалы и принадлежности

По отдельной заявке поставляются:

• датчик растворённого кислорода HI 764080;
• раствор электролита для заполнения мембран HI 7041S;
• калибровочный раствор по нулевой точке HI 7040L.

Статус средства измерений

Прибор внесён в государственный реестр средств измерений.
