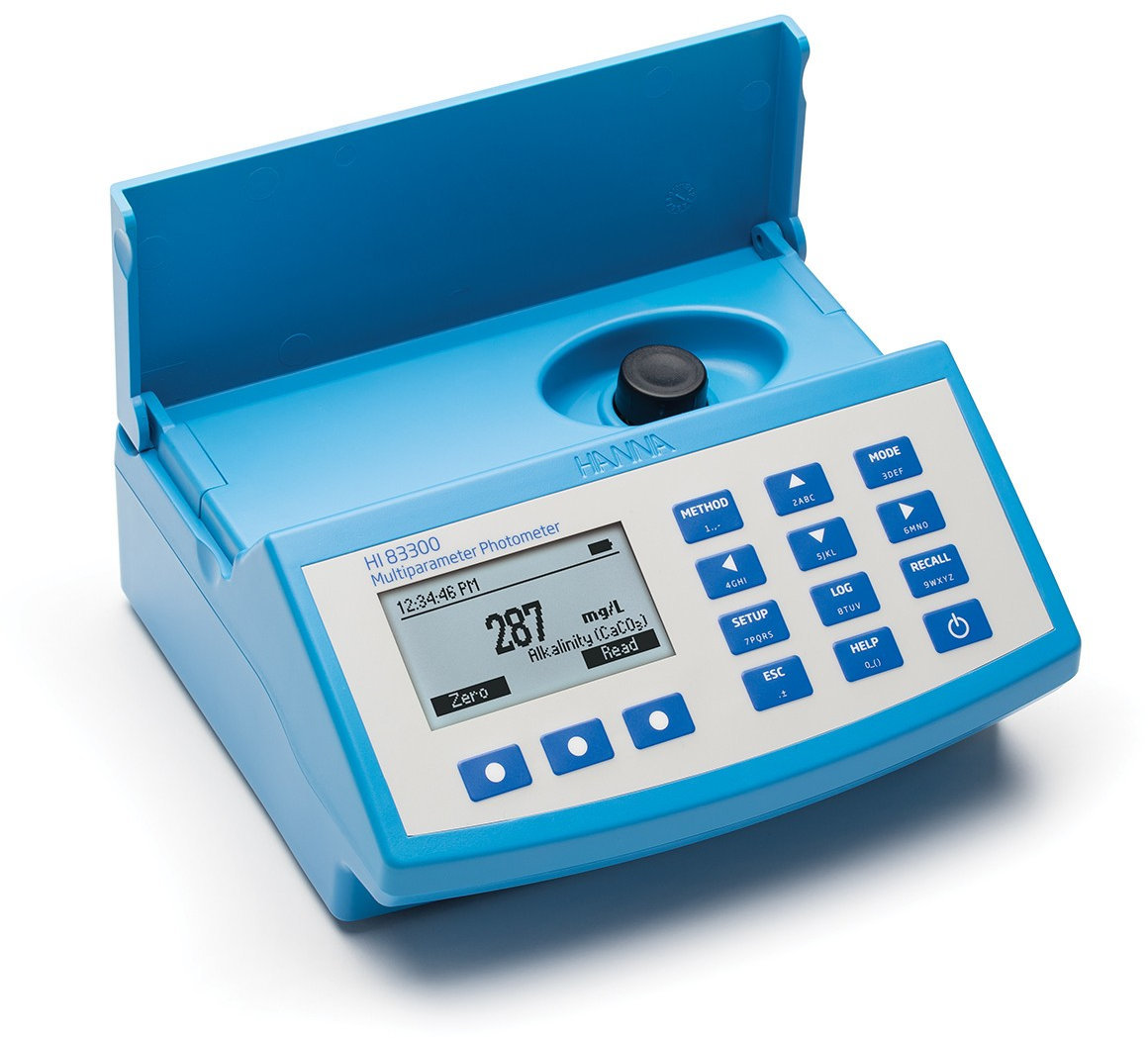

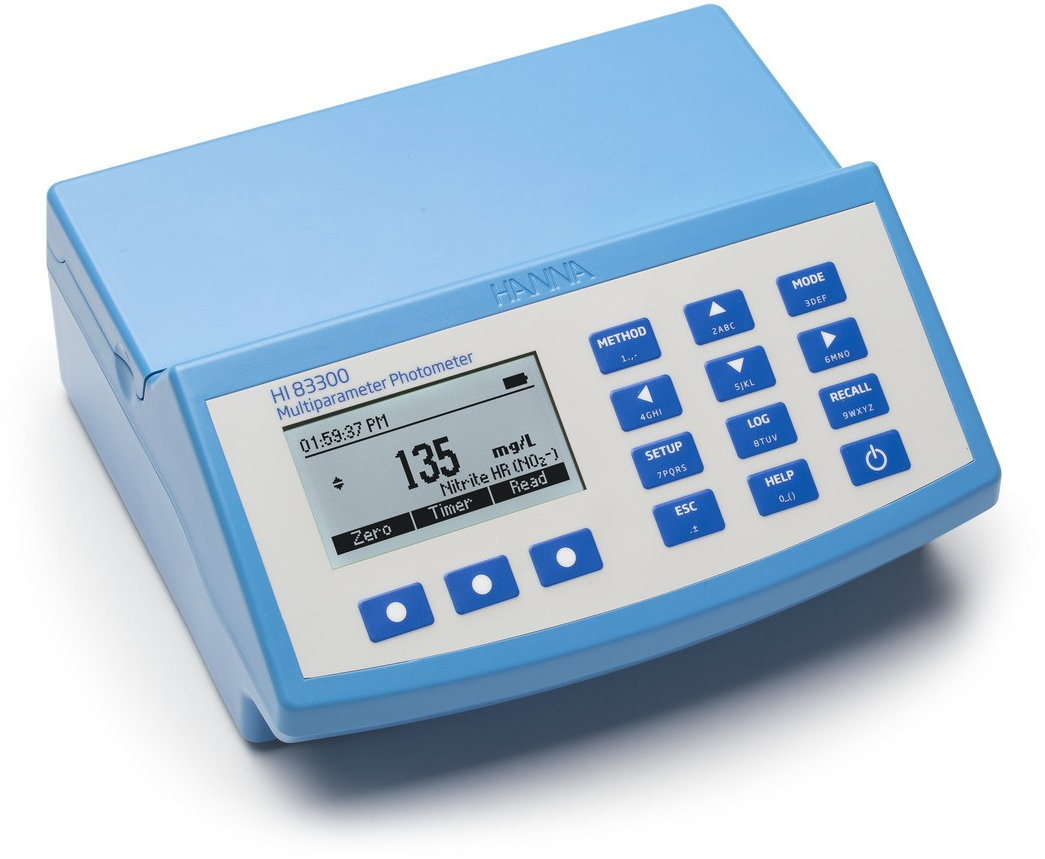

Мультипараметровый настольный колориметр HANNA HI 83300-02

Мультипараметровый настольный колориметр HANNA HI 83300-02 производства Hanna Instruments с 60 методиками для измерения 37 параметров качества воды. Прибор предназначен для фотометрического определения концентраций и измерения pH в лабораторных и полевых условиях, а также поддерживает режим измерения поглощения на пяти длинах волн.

Назначение и измеряемые параметры

HI 83300-02 предназначен для колориметрического анализа воды и измерения pH с использованием цифрового входа для pH-электрода. Прибор применяется в лабораторном и полевом контроле качества воды, а также для разработки пользовательских методик по зависимости концентрации от величины поглощения.

В приборе запрограммированы 60 методик измерения 37 ключевых параметров качества воды. В технических характеристиках также указано количество методик: 128 макс.

Определяемые вещества и параметры:

• pH;
• алюминий;
• аммиак;
• аммоний;
• бром;
• гидразин;
• гидрокарбонаты;
• диоксид углерода (CO₂);
• диоксид кремния;
• диоксид хлора;
• железо;
• йод;
• калий;
• кальций;
• магний;
• марганец;
• медь;
• молибден;
• мёд;
• никель;
• нитрат;
• нитрит;
• озон;
• растворённый кислород;
• серебро;
• сульфаты;
• сульфит;
• фосфаты;
• фосфор;
• фторид;
• химическое потребление кислорода (ХПК);
• хлор;
• общий хлор;
• свободный хлор;
• хлорид;
• хром;
• цианид;
• циануровая кислота;
• цинк;
• жёсткость;
• жёсткость по кальцию;
• жёсткость по магнию;
• цвет;
• концентрация в ppm.

Принцип фотометрического измерения

Оптическая система использует светодиодный источник света, узкополосные интерференционные фильтры, фокусирующую линзу и два детектора:

• светодиодный источник света;
• пять узкополосных интерференционных фильтров;
• кремниевый фотоприёмник для измерения оптической плотности;
• детектор сравнения для поддержания постоянства источника света;
• фокусирующая линза для увеличения светового потока;
• круглые кюветы диаметром 24,6 мм.

Детектор сравнения компенсирует изменения, возникающие из-за нестабильности источника света. Фокусирующая линза и оптическая конструкция снижают влияние несовершенства стеклянной кюветы на результат. В результате фотометрическая система выполняет измерения оптической плотности с контролем стабильности источника света.

Измерение pH и температуры

Цифровой вход предназначен для подключения стеклянного pH-электрода. В цифровом pH-электроде имеется встроенный микрочип, в котором хранится информация о калибровке.

Хранение калибровочных данных внутри электрода позволяет выполнять замену pH-электрода без повторной калибровки прибора. Температурная компенсация измерений pH выполняется автоматически с помощью встроенного термистора, расположенного в наконечнике измерительного шарика электрода.

Совместимый заполняемый pH-электрод HI 11310 имеет стеклянный корпус, разъём 3,52 мм и кабель длиной 1 м (3,3′); электрод не входит в комплект поставки.

Режим измерения поглощения

Режим измерения абсолютной величины поглощения предназначен для:

• проверки работоспособности фотометрической системы;
• проверки с использованием стандартов CAL Check;
• разработки пользовательских методик измерения;
• построения зависимости концентрации от величины поглощения;
• демонстрации зависимости поглощения света в соответствии с законом Бэра—Ламберта.

Пользователь может выбрать одну из пяти длин волн:

• 420 нм;
• 466 нм;
• 525 нм;
• 575 нм;
• 610 нм.

Функции прибора

• графический жидкокристаллический дисплей с подсветкой, 128 × 64 пикселя;
• встроенный таймер протекания реакций для фотометрических измерений;
• режим измерения величины поглощения;
• выбор единиц измерения;
• преобразование результатов;
• закрывающая кювету крышка;
• цифровой вход для pH-электрода;
• регистрация данных;
• передача данных на компьютер;
• индикатор состояния аккумулятора;
• сообщения об ошибках;
• ввод имени пользователя и идентификатора образца;
• передача данных на флеш-накопитель.

Технические характеристики

Оптическая система

• Способ измерения: колориметрирование.
• Точность длины волны: ±1 нм.
• Источник света: 5 светодиодов с узкополосными интерференционными фильтрами.
• Длины волн: 420 нм, 466 нм, 525 нм, 575 нм и 610 нм.
• Спектральная ширина полосы: 8 нм.
• Детектор света фотометра/колориметра: светодиодный кремниевый фотоприёмник.
• Детектор сравнения: предусмотрен.
• Тип кювет: круглые.
• Диаметр кюветы: 24,6 мм.
• Количество входных каналов: 1 вход для pH-электрода и 5 длин волн фотометра.

Входы и интерфейсы

• Вход для pH-электрода: 1.
• Тип входа: ввод имени пользователя и идентификатора образца по запросу.
• Подключение: USB-A — хост для флеш-накопителя; микро-USB-B — для подключения питания и компьютера.
• Интерфейсы связи: USB.

Питание

• Встроенный источник питания: литий-полимерный аккумулятор 3,7 В постоянного тока.
• Ресурс аккумулятора: более 500 фотометрических измерений или 50 ч непрерывных измерений pH.
• Блок питания: адаптер USB 2.0, 5 В постоянного тока, с кабелем и разъёмами USB-A и микро-USB-B; входит в комплект.
• Источник питания: адаптер постоянного тока 12 В; входит в комплект.
• Питание по данным карточки: 220 В.
• Дополнительный источник питания по данным карточки: аккумулятор.

Температура и влажность

• Условия эксплуатации: от 0 до 50 °C.
• Относительная влажность: от 0 до 95 %, без конденсации.
• Диапазон рабочих температур: −20…+120 °C.
• Разрешение по температуре: 0,1 °C.
• Точность измерения температуры при 25 °C: ±0,4 °C.
• Точность измерения мВ при 25 °C: ±1,0 мВ.

Габариты и масса

• Габариты: 206 × 177 × 97 мм.
• Масса: 1 кг.
• Конструктивное исполнение: стационарный прибор.

Стандарты CAL Check

Для HI83300-02 предусмотрен набор стандартов CAL Check HI83300-11, предназначенный для валидации измерений поглощения и проверки фотометра и pH-метра. Набор содержит шесть герметично запаянных кювет, включая одну кювету для обнуления прибора.

Стандарты имеют следующие характеристики:

• значения поглощения при 420 нм, 466 нм, 525 нм, 575 нм, 610 нм и нулевое значение;
• сертификат анализа;
• номер партии;
• срок годности;
• стандартное значение при 25 °C;
• защитные контейнеры для хранения;
• светонепроницаемое исполнение;
• защита от случайного повреждения;
• возможность повторного использования;
• длительная стабильность при хранении;
• изготовление с использованием химических реактивов квалификации для анализа в среде с контролируемой температурой.

Сертификат анализа содержит номер партии, референсные значения и срок годности стандартов. Стандарты применяются для сертификации измерений фотометра при определении меди в диапазоне высоких концентраций.

Процедура валидации CAL Check

1. Нажмите кнопку Setup.
2. Выделите пункт CAL Check и нажмите Select.
3. Выполняйте экранные подсказки. Прибор последовательно предлагает измерить каждую кювету, входящую в набор стандартов.
4. Прибор применяет заводские поправки к каждому измерению.
5. Результаты последних измерений CAL Check сохраняются в памяти прибора и доступны на экране CAL Check.
6. Сравните полученные результаты со значениями, указанными в сертификате анализа набора стандартов.

Условия эксплуатации и работы с кюветами

Для фотометрических измерений используются круглые кюветы диаметром 24,6 мм с крышками. Крышка закрывает кювету во время измерения. Для поддержания качества измерений предусмотрена ткань для протирки кювет.

Комплект поставки

• кюветы для образцов с крышками — по 4 шт. каждого типа;
• ткань для протирки кювет;
• соединительный кабель с разъёмами USB и микро-USB;
• адаптер питания;
• руководство по эксплуатации.
