pH-электрод с термодатчиком HANNA HI 11310 (0...14 pH)

Комбинированный стеклянный заполняемый pH-электрод с термодатчиком HANNA HI 11310 (0...14 pH) производства Hanna Instruments оснащён цифровым 3,5-мм разъёмом и встроенным датчиком температуры. Электрод предназначен для контактного измерения pH с температурной компенсацией в лабораторных образцах, включая пивные образцы, при рабочей температуре −5…+100 °C.

Назначение и совместимость

HI 11310 — выносной комбинированный стеклянный заполняемый электрод для измерения pH и температуры. Электрод предназначен для общелабораторных задач и измерений в пиве.

Разъём 3,5 мм рассчитан исключительно на использование с планшетными измерителями Hanna Instruments edge®. Электрод подключается к приборам, поддерживающим цифровые датчики.

Совместимость по данным карточки:

• Модель: HI 2020-02
• Модель: HI 2030
• Модель: HI 2040-02

Возможность замены электрода: да. Произвольная длина: нет.

Принцип измерения

Все измерения pH выполняются внутри электрода и передаются на измеритель в цифровом виде. Встроенный микрочип хранит сведения о типе сенсора, серийном номере и параметрах калибровки:

• дату калибровки;
• время калибровки;
• смещение;
• наклон;
• состояние электрода;
• использованные буферные растворы.

После подключения электрода планшетный измеритель edge® автоматически считывает сохранённые данные. Передача данных позволяет менять электроды без повторной калибровки при оперативной замене или адаптации к другим образцам.

Цифровая передача измерений снижает влияние шумов, связанных с традиционной аналоговой системой измерения с высоким входным сопротивлением. Электрические помехи могут возникать из-за встроенного датчика температуры и при работе во влажной среде.

Конструкция электрода

Стеклянный корпус и мембрана

Корпус электрода изготовлен из стекла, устойчивого к воздействию многих химических веществ. Стеклянный pH-электрод совместим со многими неводными растворителями и агрессивными химическими веществами. Стекло также устойчиво ко многим видам излучения, включая ультрафиолетовое.

Сферическая чувствительная мембрана имеет диаметр 9,5 мм и обеспечивает большую площадь контакта с образцом. Такая геометрия способствует ускоренному отклику электрода и повышает стабильность измерений.

В электроде используется высокотемпературное стекло (HT). Для сравнения: сопротивление pH-электрода с обычным стеклом общего назначения (GP) составляет 100 МОм при 25 °C, тогда как сопротивление высокотемпературного стекла — около 400 МОм при 25 °C. При работе при повышенной температуре сопротивление высокотемпературного стекла уменьшается и приближается к сопротивлению стекла GP. Электрод рассчитан на работу с образцами температурой −5…+100 °C.

Двойная система сравнения

Электрод имеет двойную систему сравнения Ag/AgCl. Внутренний отсек вокруг провода сравнения содержит электролит с ионами серебра и провод сравнения Ag/AgCl. Электролит с внешней стороны этого отсека не содержит серебра.

Конструкция с двойной системой сравнения практически исключает попадание серебра из электрода в исследуемый образец. Такое исполнение подходит для измерений, при которых присутствие ионов серебра в образце нежелательно или возможно образование осадка серебра на соединении.

Встроенный датчик температуры

В наконечнике pH-электрода расположен встроенный термисторный датчик температуры. Термистор обеспечивает точное измерение температуры и размещён максимально близко к pH-чувствительной мембране, чтобы компенсировать влияние температуры на мембранный потенциал. Точное измерение температуры позволяет получать корректные результаты pH с температурной компенсацией в одном электроде.

Технические характеристики

• Тип изделия: электрод
• Тип электрода: выносной
• Конструкция: комбинированный, заполняемый, цифровой pH-электрод
• Измеряемые параметры: pH, температура
• Многопараметровый: да
• Способ измерения: контактный
• Диапазон измерения pH: 0…+14 pH
• Электролит: KCl 3,5 M
• Система сравнения: двойная, Ag/AgCl
• Усилитель: есть
• Согласующий штырь: нет
• Чувствительная мембрана: сферическая
• Диаметр сферической мембраны: 9,5 мм
• Материал корпуса: стекло
• Датчик температуры: встроенный термистор, есть
• Соединение: разъём 3,5 мм
• Длина кабеля: 1 м
• Длина датчика: 120 мм
• Общая длина: 175,5 мм
• Максимальное давление: 0,1 бар
• Соединение / скорость истечения: керамическое, одинарное / 15–20 мкл/ч
• Рекомендуемая рабочая температура: −5…+100 °C, высокотемпературное стекло HT
• Возможность замены: да
• Произвольная длина: нет

Обслуживание и заполнение

Электрод является заполняемым и использует электролит KCl 3,5 M. Для заполнения и обслуживания применяются совместимые электролиты, перечисленные в разделе «Расходные материалы».

Расходные материалы

• HI 7082 — электролит для заполнения pH-электродов с двойной диафрагмой, KCl 3,5 M, 4 × 30 мл
• HI 7082 — электролит для заполнения pH-электродов с двойной диафрагмой, KCl 3,5 M, 30 мл

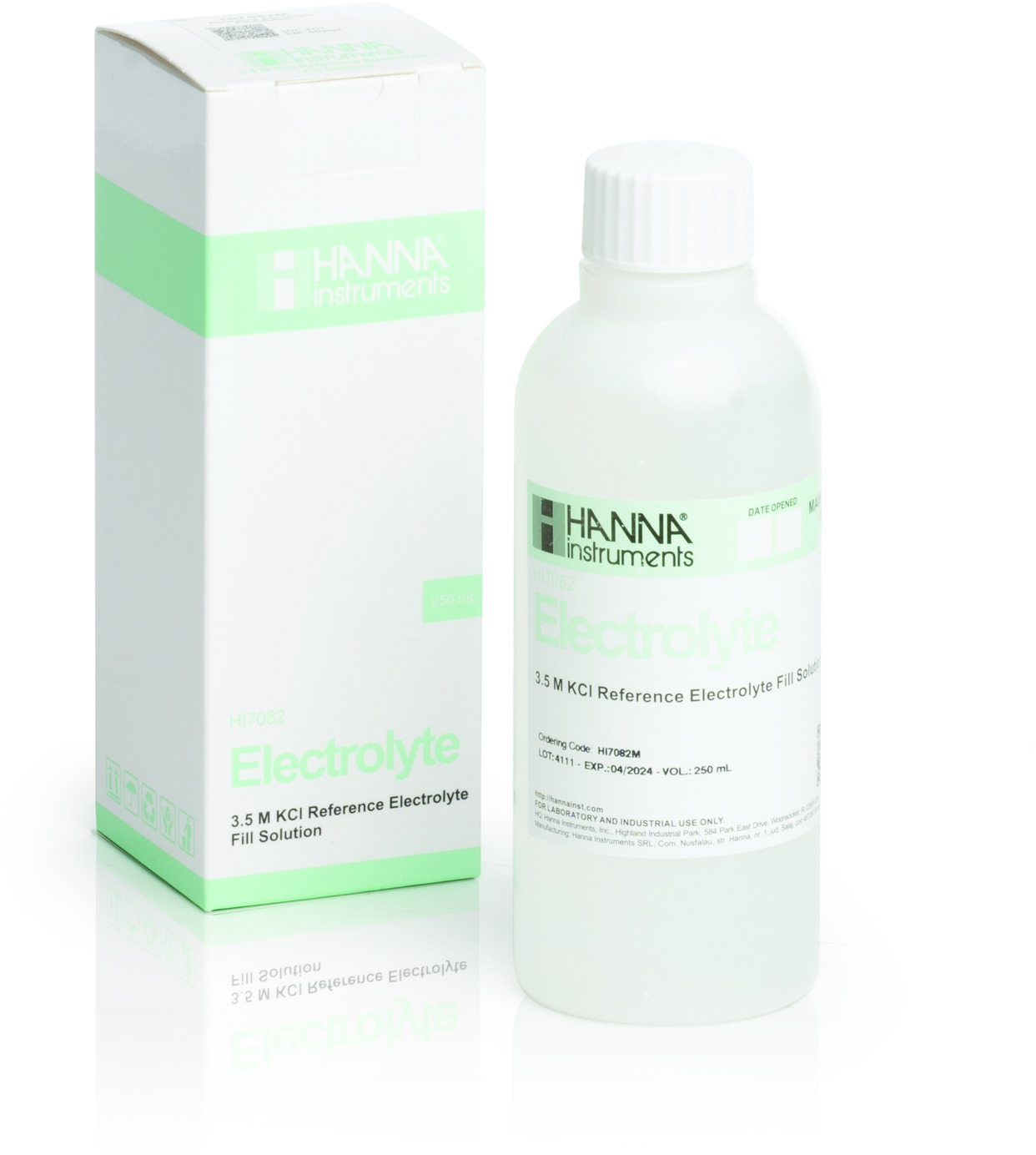

• HI 7082M — электролит для заполнения электродов, KCl 3,5 M, 230 мл

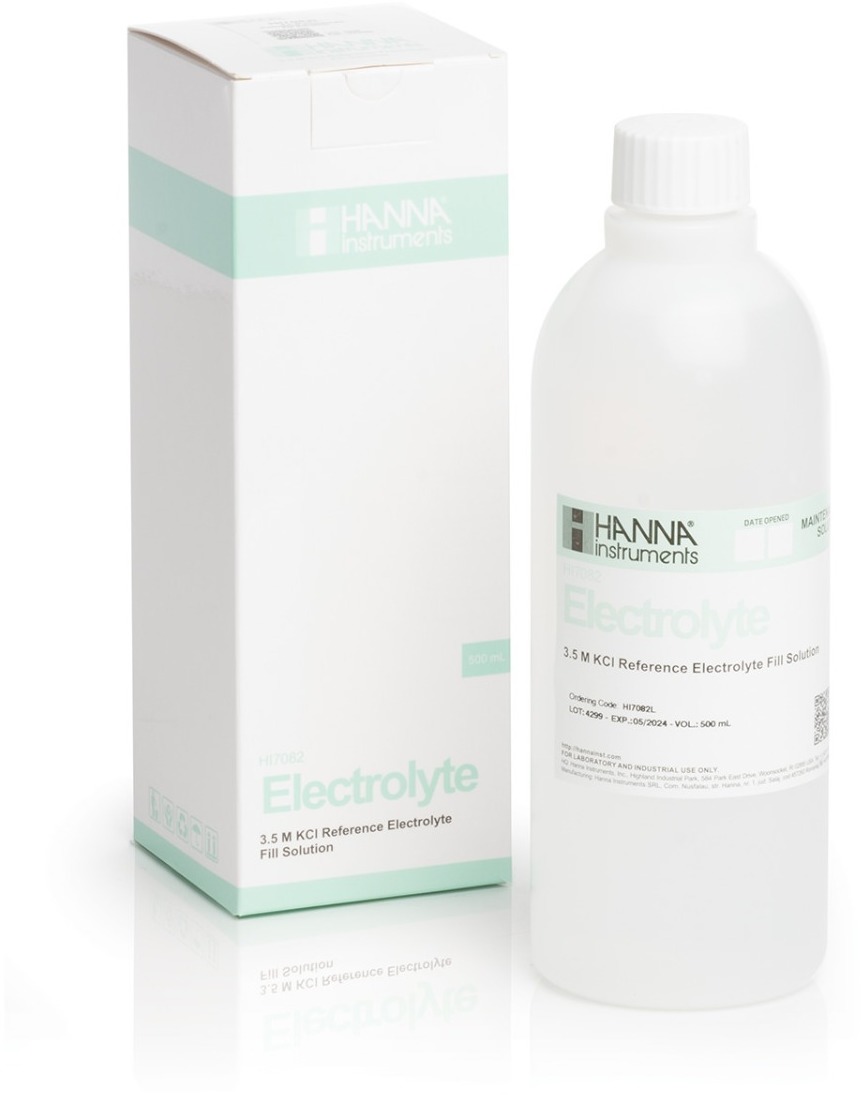

• HI 7082L — электролит для заполнения электродов, KCl 3,5 M, 460 мл
