рН-электрод HANNA HI 1131B (0...13 pH)

Комбинированный заполняемый стеклянный рН-электрод рН-электрод HANNA HI 1131B (0...13 pH) производства Hanna Instruments с двойной системой электролитического соединения и разъёмом BNC. HANNA HI 1131B предназначен для общелабораторного определения pH в воде, водных растворах, пиве и других жидкостях при рабочей температуре 0…+100 °C.

Назначение и конструкция

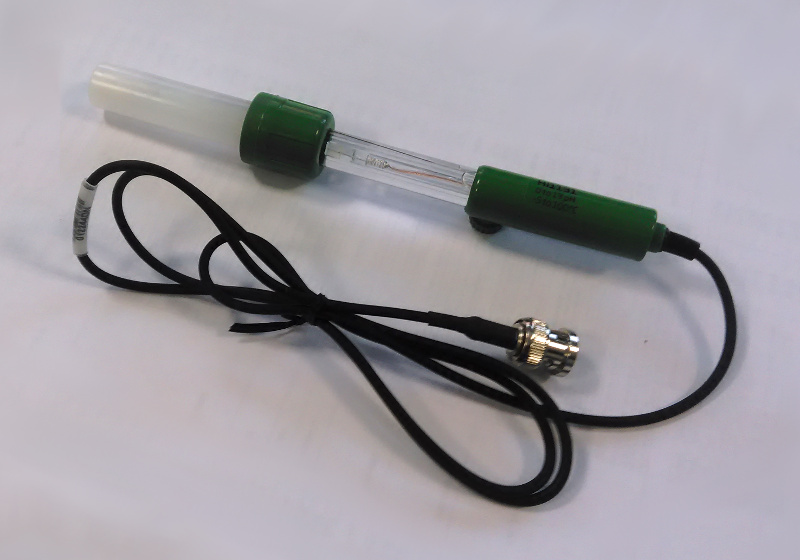

HI 1131B — комбинированный заполняемый рН-электрод в стеклянном корпусе с разъёмом BNC, сферической рН-чувствительной мембраной, высокотемпературным стеклом и двойным солевым мостиком. Электрод рассчитан на подключение к рН-метрам и преобразователям с разъёмом BNC.

Конструкция включает:

• чувствительную мембрану сферической формы;
• корпус из стекла;
• высокотемпературное стекло чувствительной мембраны;
• электрод сравнения с двойным солевым мостиком;
• одну керамическую диафрагму на внешнем электроде сравнения;
• заполняемую систему с электролитом 3,5 M KCl;
• коаксиальный кабель длиной 1 м;
• разъём BNC.

Стеклянный корпус устойчив к воздействию химических веществ, легко очищается и быстро достигает теплового равновесия с образцом, что способствует более стабильному измерению. Сферическая форма наконечника увеличивает площадь контакта с пробой и сокращает время получения показания.

Принцип работы и особенности конструкции

Для формирования стабильного показания через диафрагму должен проходить поток ионов, обеспечивающий электрическую цепь электрода. Внешний электрод сравнения имеет одну керамическую диафрагму. Керамика представляет собой пористый материал, который легко соединяется со стеклянным корпусом и имеет близкий коэффициент расширения.

Скорость истечения электролита через одну керамическую диафрагму составляет 15–20 мкл/ч.

Высокотемпературное стекло предназначено для работы при повышенных температурах: воздействие очень высокой температуры на чувствительную стеклянную мембрану может сократить срок её службы, тогда как высокотемпературная формуляция стекла рассчитана на воздействие повышенных температур.

Электрод является заполняемым. Для двойной системы соединения используется электролит HI 7082 — раствор 3,5 M KCl без серебра. Отсутствие серебра предотвращает образование осадка серебра на поверхности диафрагмы и её засорение; засорение диафрагмы может приводить к дрейфу и нестабильным показаниям.

Технические характеристики

Дополнительные характеристики:

• Назначение изделия: электрод.
• Основной измеряемый параметр: pH.
• Способ измерения: контактный.
• Тип: выносной.
• Длина чувствительной части: 120 мм.
• Общая длина: 164,5 мм.
• Длина кабеля: 1 м.
• Максимальное давление: 0,1 бар.
• Рабочая температура: 0…+100 °C.
• Датчик температуры: нет.
• Возможность замены электролита: да.
• Разъём подключения: BNC.
• Многопараметровый: да.

Применение

Электрод используют для контактного измерения pH:

• воды;
• водных растворов;
• пива;
• других жидких образцов;
• общелабораторных проб.

Стеклянный корпус подходит для лабораторных условий, где требуется регулярная очистка электрода после работы с образцами.

Двойной и одинарный солевой мостик

В электроде с одинарным солевым мостиком используется заполняющий раствор, содержащий 3,5 M KCl и AgCl, например HI 7071. В электродах с двойным солевым мостиком обычно применяется раствор HI 7082, содержащий 3,5 M KCl.

В конструкции с одинарным солевым мостиком один солевой мостик отделяет электрод сравнения от исследуемого раствора. В агрессивных условиях, включая высокое давление, высокую температуру, сильно кислую или сильно щелочную среду, направление потока электролита через солевой мостик может измениться на противоположное. Это приводит к поступлению исследуемого раствора в электрод сравнения и его загрязнению, что вызывает некорректную работу электрода.

Дополнительная опасность для электрода с одинарным солевым мостиком связана с засорением диафрагмы из-за выпадения осадка хлорида серебра. Серебро может выпадать в осадок при наличии в образцах трис-буфера или тяжёлых металлов. При контакте электролита с исследуемой пробой часть AgCl осаждается на внешней стороне солевого мостика, из-за чего показания датчика начинают дрейфовать.

Двойная система соединения HI 1131B использует электролит 3,5 M KCl без серебра, что исключает образование осадка AgCl на диафрагме при штатном применении соответствующего электролита.

Совместимость

Электрод подключается к рН-метрам, окислительно-восстановительным измерителям и преобразователям с разъёмом BNC.

Совместим с приборами:

• HI 9025
• HI 2210-02
• HI 2211
• HI 8314-0
• HI 9025
• HI 83141
• HI 9124

Электролит и расходные материалы

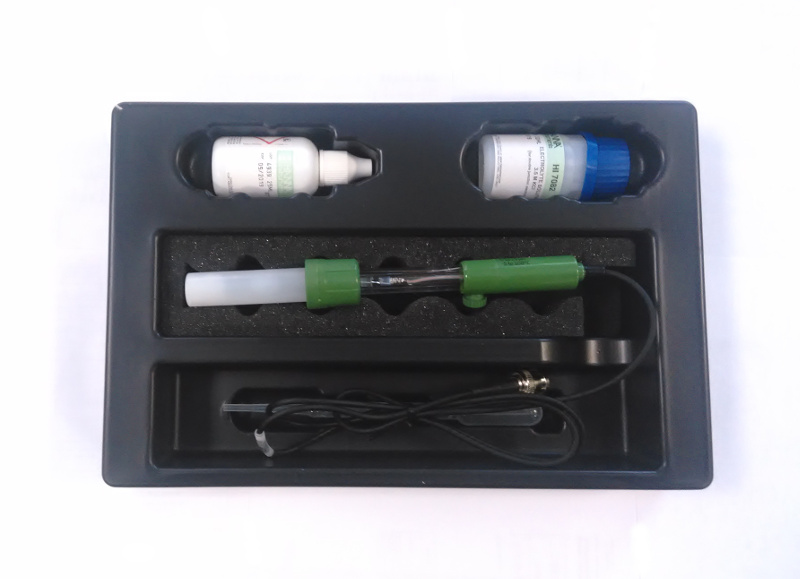

По отдельной заявке поставляется:

• HI 7082 — электролит для заполнения рН-электродов HANNA с двойной диафрагмой, 3,5 M KCl, упаковка 4 × 30 мл.

Сравнение с аналогами

По конструкции HI 1131B сопоставим с электродом InLab Routine LE409; альтернативный электрод: LabSen211.
