Терминал-контроллер WTW 470026 MIQ/TС 2020 3G-EF

Терминал-контроллер WTW 470026 MIQ/TC 2020 3G-EF производства WTW Laborprodukte представляет собой цифровую модульную систему мониторинга для подключения до 20 датчиков. Оборудование предназначено для управления очистными сооружениями и обеспечивает удалённый доступ к данным через встроенный веб-сервер IQ WEB CONNECT.

Область применения

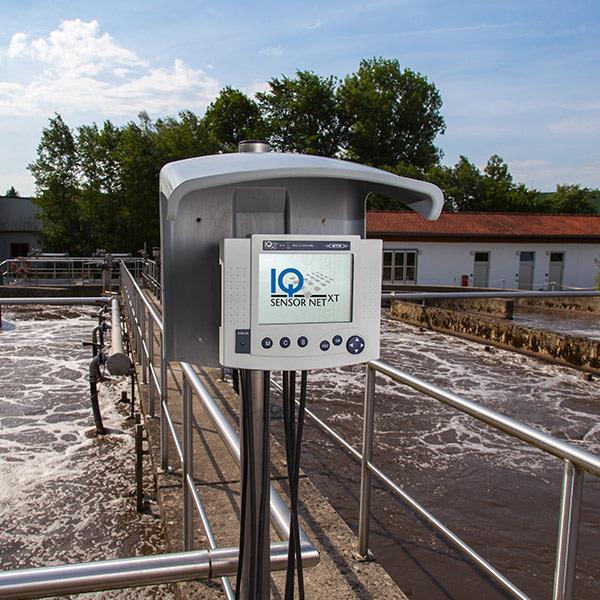

Терминал-контроллер применяется для организации сетевого мониторинга на очистных сооружениях и в промышленных системах водоподготовки. Система позволяет интегрировать до 20 различных датчиков серии IQ, обеспечивая сбор, обработку и передачу данных о параметрах среды в режиме реального времени.

Принцип работы и функциональные возможности

В основе системы лежит высокопроизводительный процессор терминала MIQ / TC 2020 3G, который координирует все задачи внутри сети.

Передача данных и интерфейсы

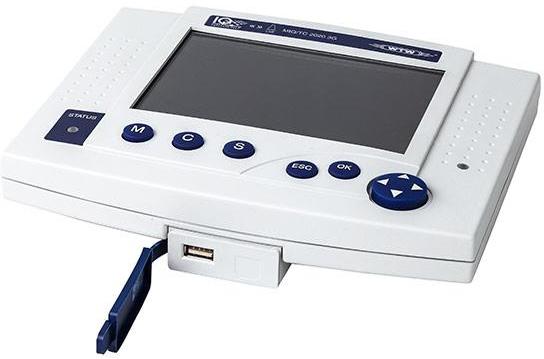

• USB-интерфейс: используется для быстрого обмена данными с внешними системами или через USB-накопитель.
• Светодиодная индикация: индикатор состояния системы предоставляет оперативную информацию о функционировании и текущем статусе сети.
• Автоматизация: система автоматически сохраняет конфигурационные данные и измеренные значения при подключении новых датчиков.

Удалённое управление и обслуживание

• Веб-сервер: доступ к системе осуществляется удалённо через встроенный веб-сервер IQ WEB CONNECT.
• Программное обеспечение: для обслуживания с ПК используется пакет ПО IQ Software Pack CONNECT, который настраивается через пользовательский интерфейс терминала.
• Передача данных: реализована возможность выгрузки данных измерений и конфигурации системы на компьютер. Для управления через IQ Web Connect требуется модуль MIQ / MC3.

Резервирование и отказоустойчивость

При интеграции двух контроллеров MIQ / TC 2020 3G в одну сеть реализуется функция резервирования. Это позволяет использовать один прибор в качестве стационарного терминала-контроллера, а второй — в качестве мобильного терминала, обеспечивая непрерывность мониторинга и удалённое обслуживание.

Технические характеристики

• Назначение: контроллер системы мониторинга
• Максимальное количество подключаемых датчиков: 20 шт.
• Питание: 220 В
• Интерфейсы связи: USB, Ethernet (в зависимости от модуля вывода)
• Поддерживаемые протоколы (при наличии соответствующего модуля): Ethernet/IP, Modbus TCP, PROFINET

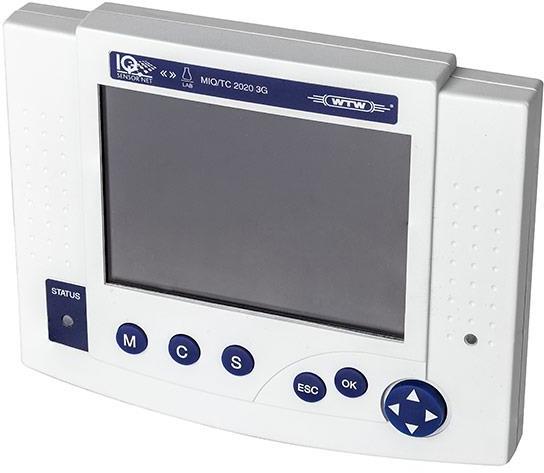

• Особенности управления: цветной дисплей, крупные кнопки управления

Варианты исполнения и комплектации

Терминал MIQ / TC 2020 3G поставляется как в виде отдельного устройства, так и в составе предварительно настроенных стартовых комплектов. В состав таких комплектов входят:

1. Терминал-контроллер MIQ / TC 2020 3G.
2. Модуль питания MIQ / PS.
3. Модуль вывода (один из вариантов):
   • 3 токовых выхода и 3 реле;
   • 6 реле;
   • Интерфейс Ethernet для поддержки цифровых полевых шин.
