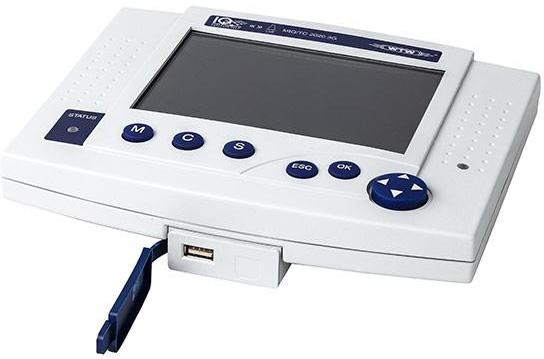

Терминал-контроллер промышленной измерительной сети IQ Sensor Net WTW 470022 MIQ/TС 2020 3G-CR3

Терминал-контроллер промышленной измерительной сети MIQ/TC 2020 3G-CR3 (арт. 470022) от WTW Laborprodukte предназначен для координации задач и управления данными в цифровых измерительных системах IQ Sensor Net. Устройство обеспечивает сбор данных с датчиков, их хранение и передачу через USB-интерфейс.

Описание и функциональные возможности

Контроллер MIQ/TC 2020 3G выступает в роли центрального процессора сети, обеспечивая автоматическое распознавание и сохранение конфигураций всех подключенных датчиков.

Ключевые особенности:

• Резервирование и отказоустойчивость: При интеграции двух устройств MIQ/TC 2020 3G в одну сеть реализуется функция резервирования. Это позволяет использовать один терминал в качестве стационарного контроллера, а второй — в качестве мобильного устройства для удаленного обслуживания и мониторинга системы.
• Интерфейсы и управление: Наличие USB-A порта (host) позволяет осуществлять быстрый обмен данными с внешними системами или USB-накопителями. Управление осуществляется через цветной дисплей и физические кнопки, адаптированные для работы в сложных промышленных условиях.
• Визуальный контроль: Светодиодный индикатор состояния системы обеспечивает оперативный мониторинг работоспособности сети.

Технические характеристики

Дисплей и интерфейсы

• Тип дисплея: Графический черно-белый с подсветкой
• Размер дисплея: 114 × 86 мм
• Разрешение: 320 × 240 пикселей
• Интерфейс: USB-A (хост)

Электропитание и условия эксплуатации

• Напряжение питания: 100–230 VAC (50/60 Hz) или 24 V DC
• Рабочая температура: −20…+55 °C
• Температура хранения: −25…+65 °C
• Класс защиты: IP 66 (NEMA 4X)

Конструктивное исполнение

• Материалы корпуса:
• Контроллер MIQ: акрил
• Модуль MIQ: поликарбонат с 20% стекловолокна
• Габаритные размеры (Ш×В×Г):
• Контроллер MIQ: 210 × 170 × 40 мм
• Модуль MIQ: 144 × 144 × 52 мм
