Комбинированная машина для испытаний TESTING 22.2401.01-SV-i20 (3000 кН/100 кН)

Комбинированная машина для испытаний TESTING 22.2401.01-SV-i20 от TESTING Bluhm & Feuerherdt GmbH предназначена для определения прочности бетона и строительных материалов на сжатие (до 3000 кН) и изгиб (до 100 кН). Оборудование соответствует международным стандартам DIN EN и ASTM.

Область применения и стандарты

Машина используется для проведения лабораторных испытаний строительных материалов, включая бетонные кубы, цилиндры, балки и брусчатку. Система обеспечивает выполнение требований следующих стандартов:

• DIN EN 12390-3, 12390-5, 12390-6, 12390-13;
• DIN EN 12504-1;
• EN 1338, 1339, 1340;
• EN 206;
• ASTM C39.

Поддерживаемые типы образцов

• Кубы с длиной кромки: 100, 150, 200 мм.
• Цилиндры высотой: 200, 300 мм.
• Балки: 100×100×500 мм, 150×150×750 мм.
• Другие образцы высотой до 330 мм (включая испытания на разрывное натяжение).

Технические характеристики

Испытание на сжатие

• Тип рамы: 4-х столбчатая.
• Диапазон отображения силы: 0–3000 кН.
• Диапазон измерения силы: 60–3000 кН (класс точности 1).
• Ход поршня: 100 мм.
• Высота испытательной камеры: 340 мм.
• Габариты проема: передняя сторона — 360 мм, боковая — 260 мм.
• Зажимная плита: $\varnothing 320$ мм (согласно DIN EN 12390-4).

Испытание на изгиб

• Тип рамы: открытая С-образная.
• Диапазон отображения силы: 0–100 кН.
• Диапазон измерения силы: 1–100 кН (класс точности 1 по DIN EN 7500-1).
• Ход поршня: 220 мм.
• Расстояние между балками: 220 мм.
• Опоры: длина 620 мм, диаметр $\varnothing 40$ мм.
• Регулировка расстояния между нижними опорами: 70–850 мм.

Система управления и безопасность

Контроллер Doli EDC

Автоматизированная система управления обеспечивает:

• Проведение испытаний с заданными скоростями нагрузки.
• Контроль силы, перемещения и деформации (по выбору).
• Автоматическое определение момента разрушения образца.
• Сбор и считывание данных измерений.

Безопасность

Рабочая зона оснащена ударопрочным защитным экраном из прозрачного поликарбоната, который закрывает большую площадь испытательной камеры.

Габариты и электропитание

• Тестовая рама: 1170 × 1040 × 2280 мм, вес $\approx 2500$ кг.
• Шкаф управления: 1200 × 570 × 1040 мм, вес $\approx 350$ кг.
• Электропитание: 3~400 В / 50 Гц, мощность 1,5 кВт.

Принадлежности и совместимое оборудование

• 30.0704 Промежуточная пластина 210 x 210 x 80 мм
• 30.0702 Вспомогательный вал 160 x 160 x 75 мм

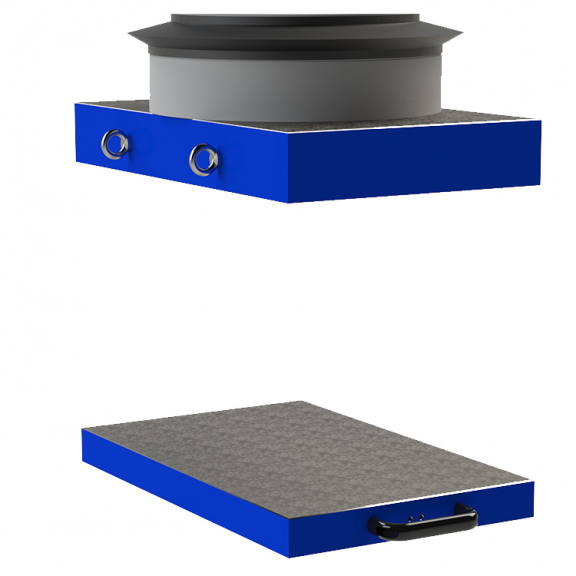

• 22.1101-DP-520-330 Печатные формы 520 x 330 мм
• 22.11XX-WMS Датчик перемещения MTS серии R на плунжерном цилиндре
• 30.0450 Двойная режущая кромка для 4-х точечной загрузки
• 30.0610 Вставка для нажимной пластины со сферическим подшипником, для стороны изгиба.
• 30.0630 Плунжер для испытания бордюрного камня на сжатие
• 2.0424 Приспособление для испытания цилиндрических образцов на растяжение при раскалывании
• 2.0427 Устройство для испытания брусчатки на растяжение при раскалывании
• 2.0454.K Рычажный механизм модуля упругости
• 1.0239 Устройство для испытания на сжатие, в сборе
• 1.0240 Устройство для испытания на изгиб
• 30.0703 Дистанционная плита 110 х 110 х 50 мм
