Машина для испытаний на изгиб TESTING 22.1401.01-SV-i20 (100 кН)

Машина для испытаний на изгиб TESTING 22.1401.01-SV-i20 (100 кН) от TESTING Bluhm & Feuerherdt GmbH предназначена для определения прочности при растяжении при изгибе затвердевшего бетона, бетонных балок, плит, кирпичей и бордюрного камня. Оборудование оснащено компьютерным управлением и обеспечивает высокую точность измерений (класс 1 по DIN EN 7500-1).

Область применения и принцип работы

Установка используется для проведения испытаний на изгиб различных бетонных изделий. Конструкция позволяет переключаться между 3-точечной и 4-точечной схемами нагружения.

Особенности конструкции:

• Жесткость: Прочная стальная четырехколонная рама с минимальным люфтом колонн устойчива к скручиванию.
• Привод: Верхняя траверса оснащена гибочным цилиндром двойного действия с качеством servoslide (низкий коэффициент трения) и длинным ходом поршня.
• Стабильность: Специальное противовращательное устройство исключает поворот поршневого штока вместе с верхним гибочным элементом.
• Контроль: В базовой версии реализован контроль по силе с помощью тензометрического датчика (класс 1). Опционально возможна установка системы измерения перемещения для контроля деформации.

Оборудование соответствует стандартам DIN EN 12390-5, DIN EN 1339, DIN EN 1340 (может потребоваться дополнительная оснастка).

Технические характеристики

Параметры рамы и нагрузки

• Тип рамы: 4-колонная
• Диапазон отображения силы: 0–100 кН
• Диапазон измерения силы: 1–100 кН (класс 1)
• Ход поршня: 220 мм
• Расстояние между колоннами: переднее — 900 мм, боковое — 800 мм
• Длина гибочного вала: 620 мм
• Диаметр гибочного вала: $\varnothing 40$ мм
• Расстояние между нижними гибочными валами: 80–840 мм

Электроника и питание

• Система управления: Шкаф SV-i20
• Оснащение шкафа: главный выключатель, расцепитель пониженного напряжения, аварийный выключатель, гнездо защитного контакта
• Электропитание: 3~400 В, 50 Гц (подключение через штекер CEE 16 A)
• Мощность: 1,1 кВт

Габариты и масса

• Испытательная рама: 1170 $\times$ 1040 $\times$ 2280 мм, вес $\approx 1000$ кг
• Шкаф управления: 1200 $\times$ 570 $\times$ 1050 мм, вес $\approx 280$ кг

Безопасность

Испытательная камера оборудована ударопрочным прозрачным защитным экраном из поликарбоната.

Принадлежности

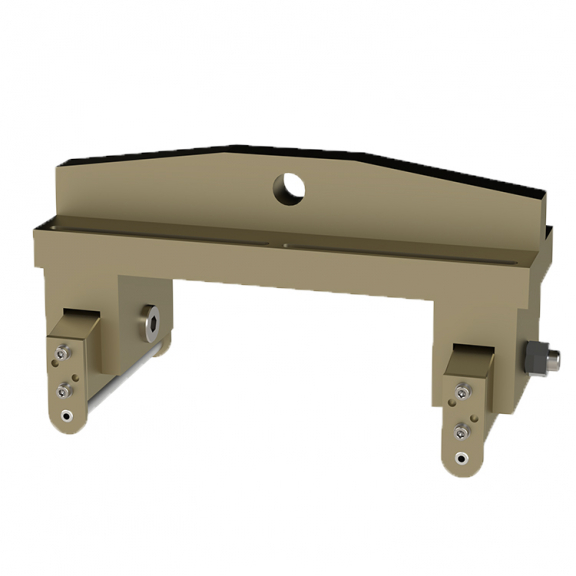

• 30.0450 Двойная режущая кромка для 4-х точечной загрузки

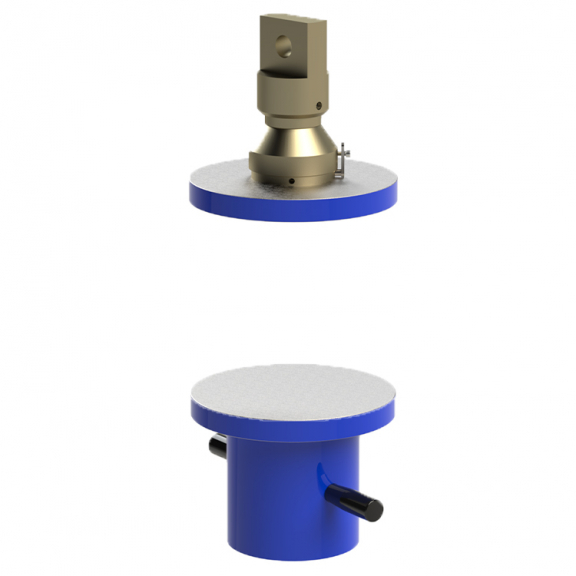

• 30.0610 Вставка для нажимной пластины со сферическим подшипником, для стороны изгиба.

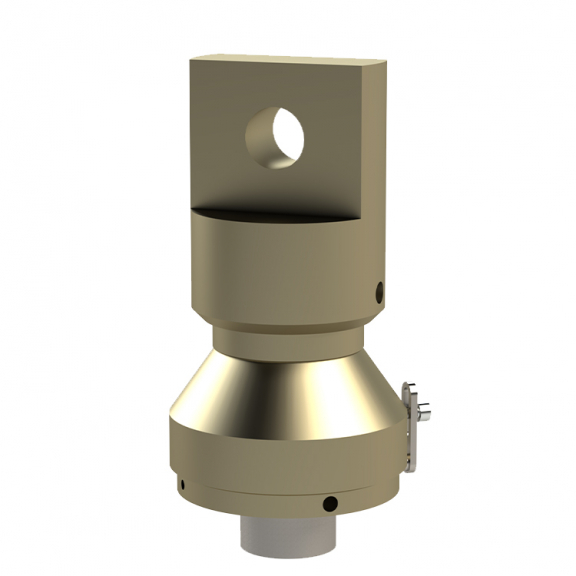

• 30.0630 Плунжер для испытания бордюрного камня на сжатие
