Машина для испытаний на сжатие TESTING 22.1103.01-SV-i20 (5000 кН)

Машина для испытаний на сжатие TESTING 22.1103.01-SV-i20 (5000 кН) производства TESTING Bluhm & Feuerherdt GmbH предназначена для определения прочности на сжатие легкого, среднего и тяжелого бетона. Оборудование соответствует классу точности 1 по DIN EN ISO 7500-1 и оснащено системой сервоуправления.

Область применения и стандарты

Система используется в строительных и материаловедческих лабораториях для проведения высокоточных испытаний бетонных образцов. Конструкция с расширительным гидравлическим цилиндром обеспечивает стабильное приложение нагрузки.

Оборудование соответствует следующим международным и отраслевым стандартам:

• DIN EN 12390-3, 12390-6
• DIN EN 12504-1
• EN 1338, EN 206
• ASTM C39

Технические характеристики

Параметры измерения

• Диапазон отображения силы: 0–5000 кН
• Диапазон измерения силы: 100–5000 кН (класс точности 1)
• Ход поршня: 100 мм
• Высота рабочего пространства: макс. 340 мм
• Расстояние между колоннами: 450 мм (передние и боковые)
• Нажимные пластины: $\varnothing 450$ мм по DIN EN 12390-4 (опционально доступны прямоугольные пластины)

Габариты и электропитание

• Испытательная камера: $990 \times 920 \times 2010$ мм, вес $\approx 5000$ кг
• Панель управления: $1200 \times 570 \times 1040$ мм, вес $\approx 350$ кг
• Электропитание: 3~400 В / 50 Гц, мощность 4 кВт

Управляющая электроника и безопасность

Управление осуществляется через систему Doli EDC, которая обеспечивает:

• Полностью автоматический цикл испытаний с заданными скоростями нагружения.
• Контроль силы, перемещения и деформации (по выбору оператора).
• Автоматическое определение момента разрушения образца.
• Считывание и экспорт данных измерений.

Безопасность оператора обеспечивается ударопрочным защитным экраном из поликарбоната, закрывающим большую площадь испытательной камеры.

Принадлежности

• 2.0421-S2 Тестер для определения разрыва при растяжении

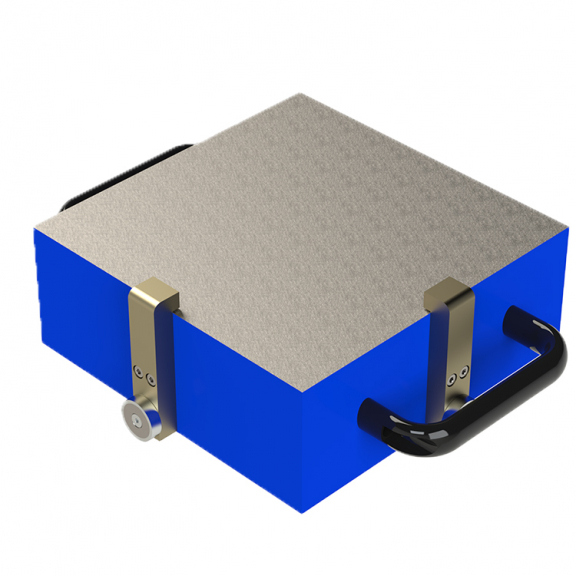

• 30.0704 Промежуточная пластина 210 x 210 x 80 мм
• 2.0424 Приспособление для испытания цилиндрических образцов на растяжение при раскалывании
• 2.0427 Устройство для испытания брусчатки на растяжение при раскалывании

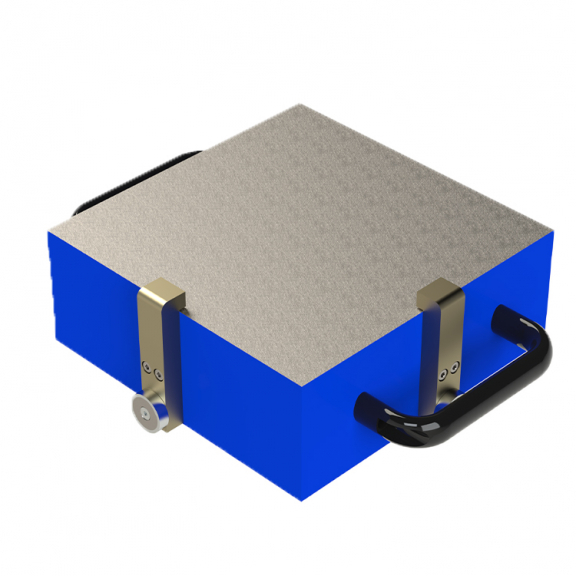

• 30.0702 Вспомогательный вал 160 x 160 x 75 мм
• 30.0703 Дистанционная плита 110 х 110 х 50 мм
• 22.11XX-WMS Датчик перемещения MTS серии R на плунжерном цилиндре
• 2.0454.K Рычажный механизм модуля упругости TESTING
