Машина для испытаний на сжатие TESTING 22.1101.01-SV-i20 (3000 кН)

Сервоуправляемая машина для испытаний на сжатие TESTING 22.1101.01-SV-i20 (3000 кН) от TESTING Bluhm & Feuerherdt GmbH предназначена для определения прочности легкого, среднего и тяжелого бетона. Оборудование соответствует классу точности 1 по DIN EN ISO 7500-1.

Описание и функционал

Испытательная установка состоит из двух основных модулей: массивной испытательной рамы с гидравлическим цилиндром и отдельной панели управления. Конструкция расширительного цилиндра обеспечивает стабильное приложение нагрузки.

Система соответствует международным и отраслевым стандартам: DIN EN 12390-3, 12504-1, 12390-6, EN 1338, EN 206, ASTM C39.

Управляющая электроника Doli EDC

Интеллектуальная система управления обеспечивает:

• Полную автоматизацию процесса испытаний с заданными скоростями нагружения.
• Контроль силы, перемещения и деформации (по выбору оператора).
• Автоматическое определение момента разрушения образца.
• Считывание и экспорт данных измерений.

Безопасность

Рабочая зона оснащена ударопрочным защитным экраном из поликарбоната, который закрывает большую площадь испытательной камеры для защиты персонала от разлета осколков при разрушении бетона.

Технические характеристики

• Диапазон отображения силы: 0 – 3000 кН
• Диапазон измерения силы: 60 – 3000 кН (класс точности 1)
• Ход поршня: 100 мм
• Высота испытательного пространства: макс. 315 мм
• Расстояние между колоннами: передние — 340 мм, боковые — 270 мм
• Нажимные пластины: $\varnothing 315$ мм по DIN EN 12390-4 (опционально доступны прямоугольные пластины)

Габариты и электропитание

Испытательная камера:

• Размеры (Д $\times$ Ш $\times$ В): 750 $\times$ 660 $\times$ 1580 мм
• Масса: около 1650 кг

Панель управления:

• Размеры (Д $\times$ Ш $\times$ В): 1200 $\times$ 570 $\times$ 1040 мм
• Масса: около 350 кг
• Электропитание: 3 $\sim$ 400 В / 50 Гц
• Мощность: 4 кВт

Принадлежности и совместимое оборудование

• 30.0700 Набор дистанционных пластин для кубических образцов 200, 150 мм
• 22.1101-DP-420-330 Надбавка для нажимных пластин 420 x 330 мм
• 2.0424 Приспособление для испытания цилиндрических образцов на растяжение при раскалывании
• 2.0427 Устройство для испытания брусчатки на растяжение при раскалывании

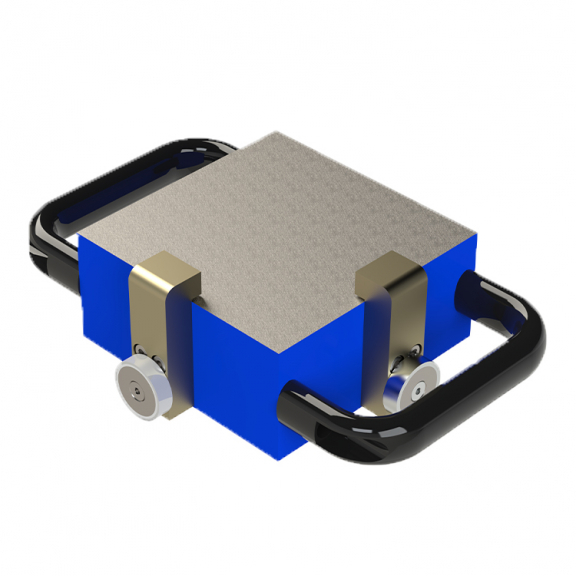

• 30.0703 Дистанционная плита 110 х 110 х 50 мм

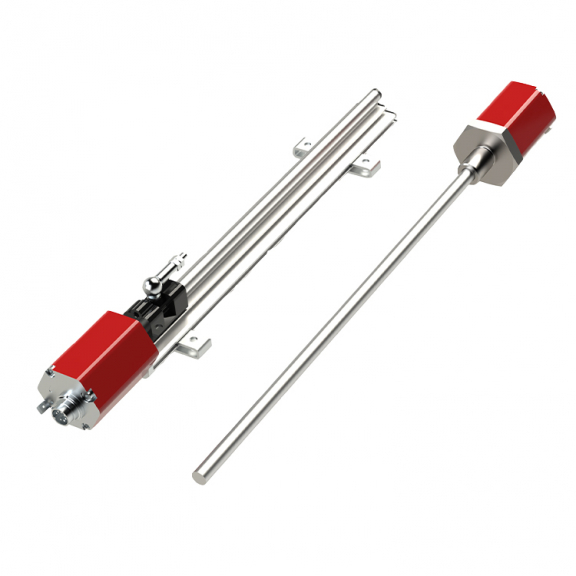

• 22.11XX-WMS Датчик перемещения MTS серии R на плунжерном цилиндре

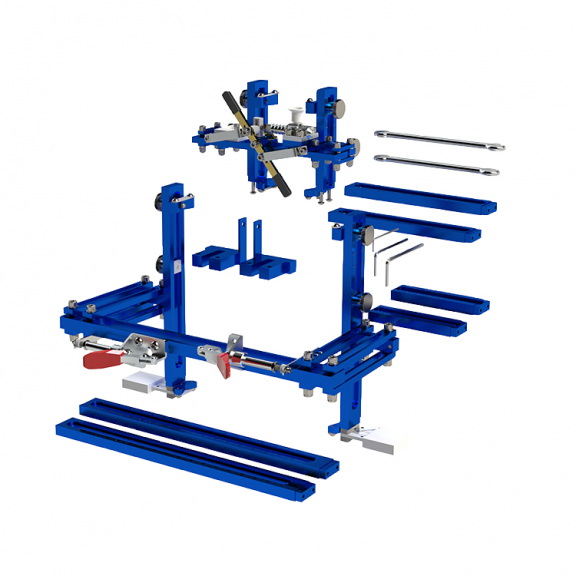

• 2.0454.K Рычажный механизм модуля упругости TESTING
