Амперометрический анализатор озона HACH LXV433.99.00001 9185sc

Амперометрический анализатор озона HACH LXV433.99.00001 9185sc представляет собой одноканальный промышленный датчик с диапазоном измерений от 0 до 2 мг/л. Применяется для непрерывного мониторинга концентрации озона на станциях водоподготовки, в распределительных сетях и других системах контроля воды; обладает пределом обнаружения 0,005 мг/л.

Принцип измерения

Анализатор использует амперометрический метод измерения концентрации озона. В основе системы лежит двухэлектродный датчик (золотой катод и серебряный анод) с селективной мембраной, которая пропускает к электроду только молекулы озона. Поскольку измерительная ячейка отделена от пробы мембраной и погружена в электролит, датчик эффективно работает с образцами с низкой электропроводностью. Система обеспечивает автоматическую компенсацию влияния pH и температуры во всем рабочем диапазоне.

Область применения

Прибор предназначен для онлайн-мониторинга в следующих областях:

• Муниципальное водоснабжение и станции водоподготовки.
• Распределительные сети водопровода.
• Контроль поверхностных и подземных вод.
• Очистка сточных вод (входящие потоки, сбросы).
• Защита мембранных систем.
• Контроль соответствия нормативным требованиям.

Технические характеристики

• Диапазон измерений: 0…2 мг/л O₃
• Предел обнаружения: 0,005 мг/л O₃
• Погрешность измерений: 3 % или ±10 ppb O₃ (выбирается большее из значений)
• Время отклика: 90 % менее чем за 90 с
• Расход пробы: 14 л/ч (от 200 до 250 мл/мин), авторегулировка в проточной ячейке
• Температура пробы: +2…+45 °C
• Диапазон рабочих температур: 0…+45 °C
• Условия хранения: −20…+60 °C
• Относительная влажность воздуха: 0…90 % без конденсации
• Диапазон давлений в проточной ячейке: 0,1…2 бар
• Ввод образца: 0,25″ (внешний диаметр)
• Выход образца: 0,5″ (внутренний диаметр)
• Интервал измерений: непрерывно
• Интервал калибровки: 2 месяца
• Интервал технического обслуживания: 6 месяцев (замена мембраны и электролита)
• Мешающие вещества: отсутствие влияния брома, хлораминов, хлора, диоксида хлора или перекиси водорода
• Класс защиты корпуса: IP66 / NEMA 4X
• Тип монтажа: вертикальная поверхность (панель, стенд)
• Вес: 6,5 кг
• Питание: совместим с цифровыми контроллерами Hach sc

Методика калибровки

• Калибровка ноля: выполняется электронным способом или по воде, не содержащей озон.
• Калибровка диапазона: осуществляется путем сравнения результатов лабораторного анализа с данными процесса.

Комплект поставки

Комплексная система смонтирована на панели (поставляется без контроллера).

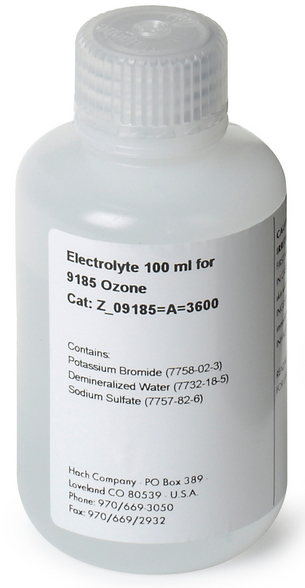

• Z09185=A=3600 Бутыль с электролитом для 9185 sc, 100 мл
• LXV402.99.00001 Модуль дисплея с сенсорным экраном SC1000
• LXV400.99.2R121 Модуль SC 1000 для 4 датчиков, выход 4 × мА, реле, кабель питания европейского стандарта

Совместимость и аксессуары

Расходные материалы

• 09185=A=3500 — Премонтированные мембраны для 9185 sc, 9582 sc
• Z09185=A=3600 Электролит для датчика 9185sc, 100 мл

Контроллеры

• LXV525.99E11551 — Контроллер SC4500, Prognosys, 5 × мА выход, 2 цифровых датчика, 100–240 В перем. тока, вилка США
• LXV525.99A11551 — Контроллер SC4500, Prognosys, 5 × мА выход, 2 цифровых датчика, 100–240 В перем. тока, без кабеля питания
• LXV525.99AA1551 Контроллер SC4500, с поддержкой Claros, 5 × мА выход, 2 цифровых датчика, 100–240 В перем. тока, без кабеля питания
• LXV525.99A11501 — Контроллер SC4500, Prognosys, 5 × мА выход, 1 цифровой датчик, 100–240 В перем. тока, без кабеля питания
• LXV525.99Z11551 — Контроллер SC4500, Prognosys, 5 × мА выход, 2 цифровых датчика, 24 В пост. тока, без вилки

Дополнительные аксессуары и запчасти

• LZY051 — Блок подкисления/очистки 9180sc для амперометрических датчиков
• 09185=A=1000 — Сменный электрод для датчика 9185sc, без кабеля
• 09184=C=1030 — Сменный винт заполнения для датчиков 9184 sc, 9185 sc и 9187 sc
• 560150,21957 — Шприц для датчиков 9184sc, 9185sc и 9187sc
• 09184=A=4020 — Адаптер трубки 1/4″ для 9184sc, 9185sc и 9187sc
• 09184=C=4100 — Сменный корпус зонда для датчика 9184sc
• 09184=A=4300 — Сменный кабель электрода 9185
• LZY053 — Сменная проточная ячейка
• LZY059 — Сменная монтажная панель для датчиков 9184sc, 9185sc и 9187sc
• LZY105 — Кабель к трансмиттеру для датчиков 9184sc, 9185sc и 9187sc
