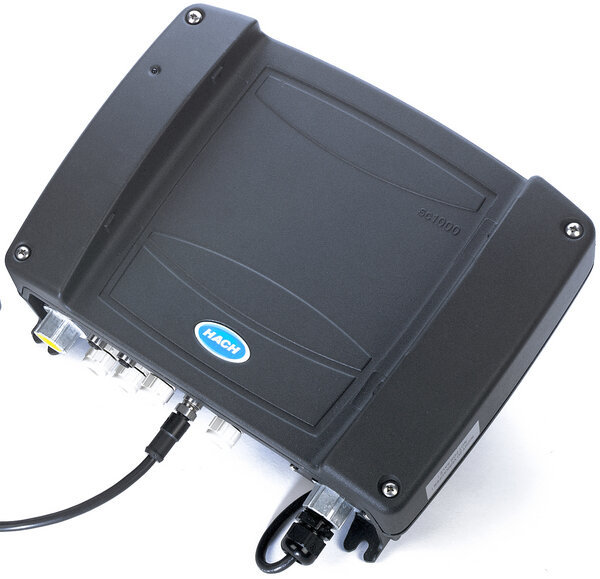

Модуль датчиков SC1000 HACH LXV400.99.00121

Модуль датчиков SC1000 HACH (артикул LXV400.99.00121) предназначен для подключения и управления до 4 цифровых датчиков серии SC с обеспечением аналогового выхода 4 × 4–20 мА. Оборудование работает от сети 110–240 В переменного тока и интегрируется в модульную систему контроллеров SC1000.

Область применения и принцип работы

Модуль датчиков HACH SC1000 служит связующим звеном между измерительными датчиками SC и центральным модулем дисплея. Благодаря модульной архитектуре система может быть масштабирована путем добавления дополнительных измерительных станций, входов, выходов и сетевых интерфейсов в соответствии с требованиями объекта. Несколько модулей датчиков могут быть объединены в единую сеть SC1000 для мониторинга распределенных точек измерения.

Технические характеристики

Электропитание и интерфейсы

• Напряжение питания: 100–240 В перем. тока, 24 В пост. тока
• Частота питания: 50/60 Гц
• Аналоговые выходы: 4 × 0/4–20 мА (макс. полное сопротивление 500 Ом)
• Аналоговые входы: до 12 входов 0–20 мА (макс. полное сопротивление 500 Ом на модуль)
• Реле: до 4 настраиваемых контактов SPDT (100–230 В, макс. 5 А на модуль)
• Передача данных: Modbus (RS485) для связи с PLC или SCADA
• Сервисный порт: Ethernet, RJ45, 10 Мбит/с
• Сетевые возможности: четырехдиапазонный модуль GSM/GPRS (одобрено FCC и IC)

Конструктивное исполнение

• Класс защиты: IP65
• Материалы: корпус модуля датчиков из металла с антикоррозийной обработкой, модуль дисплея — ABS-пластик
• Габариты (В х Ш x Г): 150 × 315 × 250 мм
• Вес: около 6,5 кг (зависит от конфигурации)
• Монтаж: на стену, панель или штангу (вертикальную/горизонтальную)
• Дисплей: цветной резистивный TFT-сенсор, ¼ VGA (320 × 240 пикселей), защитное стекло, размер 11,4 × 8,6 см

Эксплуатационные параметры

• Рабочая температура: от −20 до +55 °C
• Относительная влажность: 0–95% (без конденсации)
• Сигнализация: сообщения об ошибках (нижний/верхний пределы, мертвые зоны, задержки включения/отключения)

Аксессуары (по заявке)

• LZX849 Цифровой удлинительный кабель для датчиков SC, 10 м
• LZX850 Цифровой удлинительный кабель для датчиков SC, 15 м
• LZX851 Цифровой удлинительный кабель для датчиков SC, 20 м
• LZX852 Цифровой удлинительный кабель для датчиков SC, 30 м
• LZX915 Базовый модуль sc1000, установленный на DIN-рельсе
• LZX918 Шинный разъем SC 1000
• LZX919 Модуль выхода SC 1000 для DIN-рельсы
• LZX920 Релейный модуль для DIN-рейки
• LZX921 Модуль входа sc1000 (мА), установленный на DIN-рейку (2 входа)
• LZX957 Монтажные приспособления с солнцезащитным экраном для SC 1000
• LZX958 Защита от солнца для контроллера SC1000
• LZY488 Сетевой кабель для контроллера SC1000 для наружной прокладки
