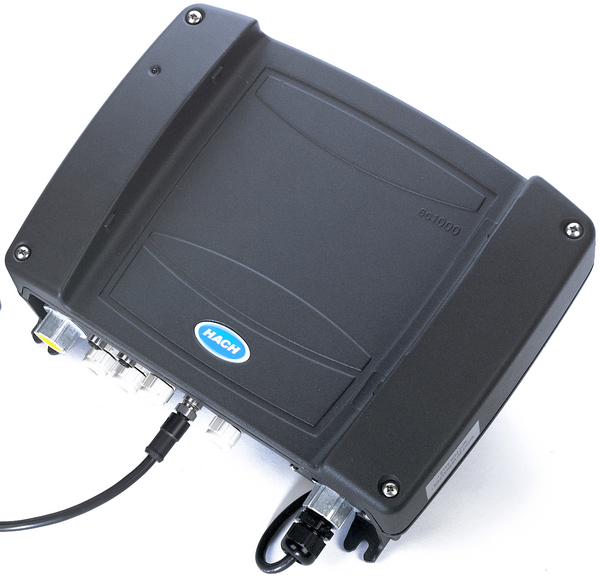

Модуль датчика SC1000 HACH LXV400.99.00041

Модуль датчика SC1000 HACH (артикул LXV400.99.00041) предназначен для подключения и управления до 8 датчиками в составе измерительной станции SC 1000. Модуль обеспечивает интеграцию сенсоров в сеть контроллера с возможностью гибкого расширения системы под требования конкретного объекта.

Описание и принцип работы

Модуль датчика SC1000 является частью модульной системы управления HACH. Он служит интерфейсом между измерительными зондами и основным модулем дисплея. Благодаря модульной архитектуре, систему можно масштабировать, добавляя дополнительные измерительные станции, входы, выходы и интерфейсы шины данных. Несколько модулей датчиков могут быть объединены в единую сеть SC 1000 для мониторинга распределенных точек замера.

Технические характеристики

Электрические параметры и питание

• Напряжение питания: 100–240 V AC, 24 V DC
• Частота сети: 50/60 Гц
• Аналоговые выходы: до 12 сигналов 0/4–20 мА (макс. сопротивление 500 Ом на модуль)
• Аналоговые входы: до 12 сигналов 0–20 мА (макс. сопротивление 500 Ом на модуль)
• Реле: до 4 конфигурируемых контактов SPDT (100–230 V AC, макс. ток 5 А на модуль)

Интерфейсы и коммуникации

• Протоколы связи: Modbus (RS485) для интеграции с ПЛК или SCADA, Profibus DP / V1 (сертифицированный)
• Сетевые возможности: GSM/GPRS четырехдиапазонный модуль (для ЕС и США), сервисный порт Ethernet RJ45 (10 Мбит/с)

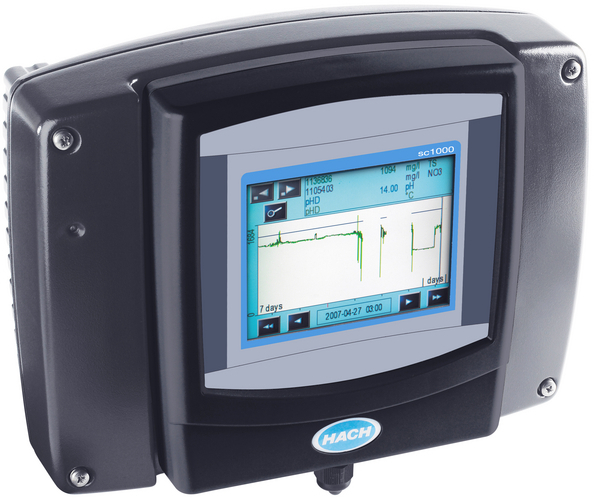

• Дисплей (модуль дисплея): цветной TFT-экран 1/4", сенсорный (Glass-Touch), разрешение 320 × 240 пикселей, размер 11,4 × 8,6 см

Конструктивное исполнение и условия эксплуатации

• Количество подключаемых датчиков: 8
• Класс защиты: IP65
• Материалы: металл с антикоррозийным покрытием (модуль датчика), ABS-пластик (модуль дисплея)
• Габариты (В × Ш × Г): 250 мм × 315 мм × 150 мм
• Масса: около 6,5 кг (зависит от конфигурации)
• Рабочая температура: от $-20$ до $+55$ °C
• Температура хранения: от $-20$ до $+70$ °C
• Влажность: 0–95%, без конденсации
• Монтаж: на поверхность, панель или трубы (горизонтально/вертикально)

Функциональные возможности и сертификация

• Аварийная сигнализация: настройка точек срабатывания (верхняя/нижняя), зон нечувствительности, задержек включения и выключения.
• Настройка аналогового выхода: ПИД-регулятор, высокая/низкая фазировка, уставка, нейтральная зона, таймер перегрузки.
• Сертификаты: CE (73/23/EEC, 89/336/EEC), TUV-GS (EN 61010-1, EN 61326 AMD 1 и 2).

Комплект поставки

• Модуль датчика SC1000 (без дополнительных модулей расширения).
• Гарантия: 24 месяца.
