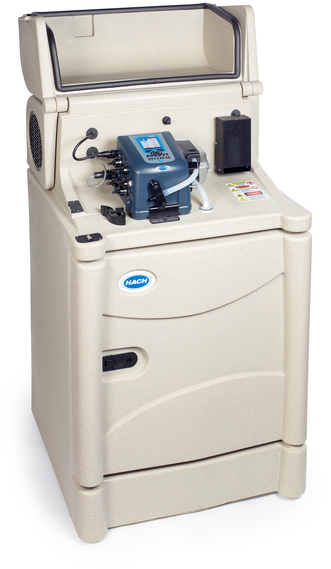

Всепогодный пробоотборник HACH ASA.CXXX4X11XX (подогрев, 1 бутыль 20 л) — фото 1

HACH·Арт.: 0021636·Арт. произв.: ASA.CXXX4X11XX

Всепогодный пробоотборник HACH ASA.CXXX4X11XX (подогрев, 1 бутыль 20 л)

Name: Всепогодный пробоотборник HACH ASA.CXXX4X11XX (подогрев, 1 бутыль 20 л)
Brand: HACH
SKU: 0021636
Availability: PreOrder

Под заказпо запросу

Всепогодный охлаждаемый пробоотборник HACH ASA.CXXX4X11XX с подогревом отсека контроллера и одной бутылью объемом 20 л. Применяется для автоматического отбора проб сточных, поверхностных и грунтовых вод в сложных климатических условиях; обеспечивает точное поддержание температуры образцов 4 ±0,8 °C.

Описание

Область применения

Прибор предназначен для мониторинга качества воды в следующих сценариях:

Контроль сбросов и мониторинг потока.
Анализ грунтовых и поверхностных вод.
Мониторинг промышленных и муниципальных сточных вод (включая первичную и вторичную очистку).
Контроль качества воды в лабораториях QA/QC.
Мониторинг ливневых стоков и систем повторного использования воды.

Принцип работы

Пробоотборник использует высокоскоростной перистальтический насос с двумя роликами для забора жидкости. Система охлаждения с верхним компрессором и принудительным воздушным охлаждением конденсатора поддерживает заданную температуру. Специальный термостат с датчиком воздуха контролирует температурный режим в соответствии с международными стандартами и требованиями USEPA, что гарантирует сохранность проб независимо от внешних условий.

Технические характеристики

Параметр	Значение
Питание	230 В, 50–60 Гц
Контейнер для проб	1 полиэтиленовая бутыль 20 л (5,5 галлона)
Диапазон объема пробы	10–10 000 мл (шаг 10 мл)
Точность/повторяемость объема пробы	Типично: ±5 % от 200 мл (при подъеме 4,6 м, трубке 4,9 м 3/8", при t комн. и высоте 1524 м)
Производительность насоса	4,8 л/мин (при вертикальном подъеме 1 м, трубка 3/8")
Скорость переноса образца	0,9 м/с (при подъеме 4,6 м, трубке 4,9 м 3/8", 21 °C, высоте 1524 м)
Максимальный вертикальный подъем	8,5 м (с трубкой 3/8" 8,8 м на уровне моря при 20–25 °C)
Температура эксплуатации (AWRS)	0…+50 °C
Температура эксплуатации (с подогревом отсека)	−40…+50 °C
Температура эксплуатации (с подогревом и резервной батареей)	−15…+40 °C
Температура хранения	−30…+60 °C
Контроль температуры охлаждения	4 ±0,8 °C
Время охлаждения (Pull Down)	от 24 °C до 4 °C за 20 минут
Время восстановления температуры	до 4 °C за 5 минут (после открытия двери на 1 мин при +24 °C)
Материал корпуса (контроллер)	Смесь ПК/АБС, NEMA 6, IP68, устойчив к коррозии и обледенению
Материал корпуса (пробоотборник)	Полиэтилен низкой плотности с УФ-ингибитором, IP24
Интерфейс	Цветной дисплей 1/4 VGA, мембранная клавиатура с 2 функциональными клавишами
Память (история проб)	4000 записей
Память (журнал данных)	325 000 записей
Память (журнал событий)	2000 записей
Внутренние часы	±1 с в сутки при 25 °C
Габариты (В х Ш х Г)	1300 × 760 × 810 мм
Вес	86 кг
Передача данных	USB, опционально RS485 (Modbus)
Сертификаты	CE, UL

Функциональные возможности

Режимы отбора проб

Регулировка скорости: взвешивание по времени, по потоку, по расписанию (таблица времени или потока).
Распределение образцов: составной образец в одну бутыль, композитный или дискретный в несколько бутылей; настройка количества бутылей на образец или образцов на бутыль.
Режим работы: непрерывный или прерывистый.
Ручной отбор: запуск сбора проб независимо от активной программы.

Автоматизация и диагностика

Автоматическое отключение: в режиме нескольких бутылок — после полного цикла распределительного рычага; в комбинированном режиме — по достижении заданного количества проб (1–999) или при заполнении контейнера.
Триггеры запуска: при наличии датчиков потока, pH или температуры отбор может быть запущен при выходе параметров за установленные пределы.
Система ополаскивания и продувки: автоматическая продувка воздухом до и после каждой пробы (с компенсацией длины линии); автоматическое ополаскивание источником жидкости (от 1 до 3 раз).
Повторные попытки: автоматический повтор цикла сбора (до 3 раз) при неудаче первой попытки.
Диагностика: запись событий (сбой питания, ошибки насоса, замена трубки, сбой охлаждения/нагрева) и настраиваемые тревожные сигналы.

Техническое оснащение

Насос и трубопровод

Насос: высокоскоростной перистальтический, двухроликовый. Корпус IP37, крышка из поликарбоната.
Трубка насоса: силикон, внутренний диаметр (ID) 9,5 мм, наружный (OD) 15,9 мм.
Всасывающие трубки: винил или полиэтилен с футеровкой ПТФЭ (политетрафторэтиленом) с защитным кожухом; ID 1/4" или 3/8".

Охлаждающая система

Конструкция: верхний компрессор, конденсатор с принудительным вентилятором, трехсторонний пластинчатый испаритель.
Изоляция: жесткий пенопласт (боковые стенки — 7,6 см, верх — 12,7 см, низ — 15,2 см).
Защита: медные трубки с антикоррозийным покрытием и изоляцией для предотвращения конденсата.

Заводские опции

Бесконтактное обнаружение жидкости: обеспечивает точность объема при необходимости полной замены трубки.
Порт RAIN / RS485: для подключения датчика дождя Hach или связи по протоколу RS485.
Два порта для датчиков: совместимость с цифровыми анализаторами pH, анализаторами скорости потока AV9000 и ультразвуковыми датчиками уровня US9000.

Комплект поставки

Контроллер AS950 на базе 230 В (All Weather) с нагревателем отсека — 1 шт.
Комплект бутылок (AW010060): полиэтиленовая бутыль 20 л с крышкой (6494), композитная опора трубки (8838), запорная крышка (8847) — 1 шт.
Виниловая заборная трубка 7 м (920) — 1 шт.
Сетчатый фильтр (926) — 1 шт. (Зарядное устройство 8753500EU поставляется отдельно)

Совместимые товары и аксессуары

Расходные материалы:
- 924 Виниловая впускная трубка 3/8", 152,4 м (500 футов).
Аксессуары:
- 9494500 Модуль IO9001 (вспомогательный порт), включает 1 реле высокого напряжения.
- 9494600 Модуль IO9004 (вспомогательный порт), включает несколько входов и выходов 0/4-20 мА.
