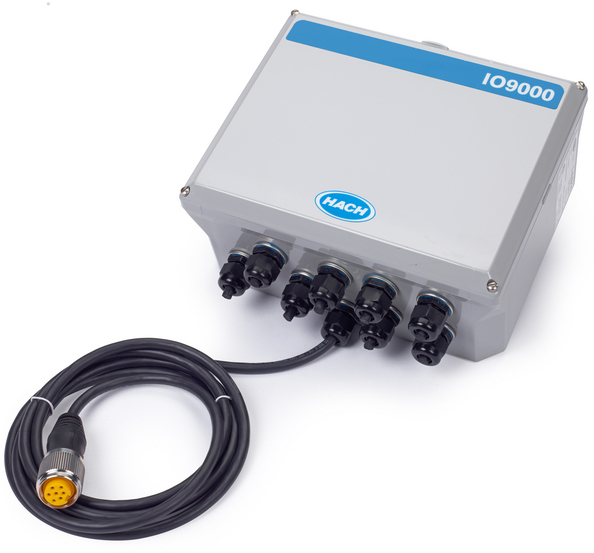

Модуль IO9004 HACH 9494600

Модуль расширения ввода-вывода IO9004 (арт. 9494600) от HACH предназначен для расширения функциональных возможностей семплера AS950. Модуль подключается через вспомогательный порт и обеспечивает работу с цифровыми и аналоговыми сигналами 0 / 4-20 мА.

Область применения

Модуль IO9004 используется совместно с автоматическим пробоотборником AS950 для интеграции внешних датчиков и управления периферийным оборудованием. Он позволяет сопоставлять внешние технологические процессы (например, данные стороннего ультразвукового датчика уровня) с регистрируемыми измерениями и передавать аналоговые данные (pH, расход, скорость, уровень) на внешние системы мониторинга.

Технические характеристики

Аналоговые входы

• Количество: 2 входа 0 / 4-20 мА.
• Режим ввода тока:
• Точность: 0,5% от полной шкалы при $\text{T} = -40 \dots +50\text{ °C}$, 0,3% при $\text{T} = -10 \dots +50\text{ °C}$.
• Разрешение: $<0,05\%$ от полной шкалы.
• Напряжение источника питания контура: макс. 18 В (относительно входа «−»).
• Нагрузка: макс. 108 Ом + 0,4 В макс.
• Режим импульсного входа напряжения:
• Входное сопротивление: обычно 11 кОм.
• Высокий уровень импульса: от 4 В до 15 В.
• Низкий уровень импульса: от 0 В до 2 В.
• Гистерезис: обычно 0,5 В.
• Минимальная ширина импульса: 50 мс.

Аналоговые выходы

• Количество: 3 выхода 0 / 4-20 мА (поддержка питания от контура или автономного питания).
• Точность: 0,8% полной шкалы при $\text{T} = -40 \dots +50\text{ °C}$, 0,4% при $\text{T} = -10 \dots +50\text{ °C}$.
• Разрешение: $<0,05\%$ от полной шкалы.
• Напряжение питания: внешнего контура — макс. 18 В, внутреннего контура — от 14 В до 18 В.
• Напряжение нагрузки: макс. 3,6 В при 25 мА.
• Минимальное сопротивление контура: 0 Ом.

Цифровые выходы и реле

• Цифровые выходы: 4 низковольтных контакта (замыкание при тревожных событиях).
• Параметры: макс. $\pm 30\text{ В DC}$, $150\text{ мА DC}$ или $20\text{ В AC-RMS}$, $150\text{ мА AC-RMS}$.
• Функции реле: Форма C (SPDT).
• Номинальное напряжение (разомкнуто): от 20 В до 230 В AC-RMS.
• Номинальный ток (замкнуто): от 6 мА до 500 мА AC-RMS.

Общие параметры и исполнение

• Класс защиты: IP66 / NEMA 4X.
• Калибровка: 2-х точечная линейная пользовательская калибровка через интерфейс контроллера.
• Электрические соединения:
• Размер провода: от 24 AWG до 16 AWG (медь, одно- или многожильный).
• Для реле: от 20 AWG до 14 AWG.
• Кабельные вводы: 4 порта высокого напряжения и 4 порта низкого напряжения (диаметр 4,3–11,4 мм). Допускается установка каналов $\frac{1}{2}$ дюйма (16 мм).
• Габариты: $24,7 \times 30 \times 13\text{ см}$.
• Вес: 2,5 кг.
• Длина кабеля: 1,22 м.
• Сертификация: CETlus.

Условия эксплуатации и хранения

• Рабочая температура: $-40 \dots +50\text{ °C}$.
• Температура хранения: $-40 \dots +80\text{ °C}$.
• Влажность: до 100% (без конденсации).
• Максимальная высота установки: 2000 м.

Комплект поставки

• Модуль IO9004.
• Монтажные кронштейны и крепежное оборудование.
