Анализатор остаточного хлора HACH 8574500 CL17

Фотометрический анализатор остаточного хлора HACH 8574500 CL17 предназначен для стационарного колориметрического определения свободного и общего остаточного хлора в диапазоне 0–10 мг/л. HACH 8574500 CL17 применяется для непрерывного контроля воды при времени одного измерительного цикла 2,5 мин и пределе обнаружения 0,03 мг/л.

Назначение и область применения

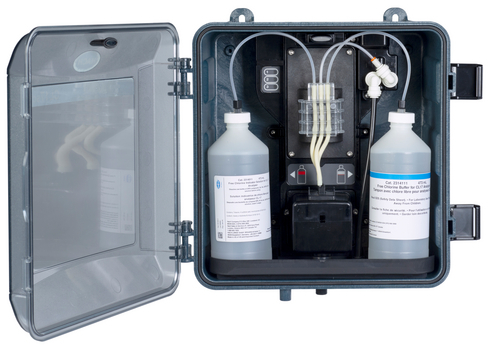

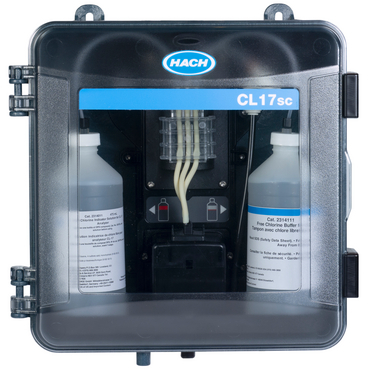

HACH 8574500 CL17 — фотометрический колориметрический анализатор для определения концентрации свободного или общего остаточного хлора в воде. Прибор рассчитан на стационарную установку и настенное крепление.

Определяемые параметры:

• свободный хлор;
• общий остаточный хлор.

Принцип измерения

Анализ основан на колориметрической химической реакции: реагенты взаимодействуют с остаточным хлором в пробе, после чего фотометр измеряет интенсивность образовавшегося окрашивания.

• Источник света: светодиод.
• Длина волны измерения: 510 нм.
• Длина оптического пути: 1 см.

Методика и режим анализа

• Время цикла: 2,5 мин.
• Расход реагентов за 31 день: 0,5 л буферного раствора и 0,5 л индикаторного раствора.
• Требования к пробе: перед подачей в анализатор проба должна проходить через Y-образный фильтр с ситом 40 меш или более мелким.
• Скорость потока через прибор: 60–200 мл/мин.
• Температура образца: 5–40 °C.

Технические характеристики

Измерительные характеристики

• Диапазон измерения: 0–10 мг/л свободного или общего остаточного хлора.
• Предел обнаружения: 0,03 мг/л.
• Точность при концентрации 0–5 мг/л Cl₂: ±5 % или ±0,04 мг/л — в зависимости от того, какое значение больше.
• Точность при концентрации 5–10 мг/л Cl₂: ±10 %.
• Способ измерения: колориметрирование.
• Основной параметр: концентрация, ppm.
• Измеряемый параметр: концентрация, ppm.
• Многопараметровый режим: нет.

Гидравлические параметры и подключения

• Скорость потока через прибор: 60–200 мл/мин.
• Давление на входе при подаче на Y-фильтр: 0,3–5,2 бар.
• Давление на входе при подаче непосредственно на анализатор: 0,1–0,3 бар.
• Впуск: полиэтиленовая трубка наружным диаметром 6,35 мм (¼″), быстроразъёмный фитинг.
• Слив: гибкий шланг внутренним диаметром 12,7 мм (½″).
• Требования к пробе: Y-образный фильтр с ситом 40 меш или более мелким.
• Монтажный комплект: комплект регулятора давления.

Продувка воздухом

• Продувка воздухом: опционально.
• Фитинг для продувки: быстроразъёмный, 9,525 мм (⅜″).
• Трубка для продувки: входит в опциональную конфигурацию.
• Расход воздуха: 0,003 м³/мин.
• Максимальное давление воздуха: 1,38 бар.

Электропитание

• Требования к питанию анализатора: 12 В постоянного тока, максимум 400 мА.
• Источник питания: контроллер.
• Питание в структурированных характеристиках изделия: 220 В.

Контроллер Hach SC в комплект поставки анализатора не входит и приобретается отдельно.

Корпус, монтаж и габариты

• Конструктивное исполнение: стационарный прибор.

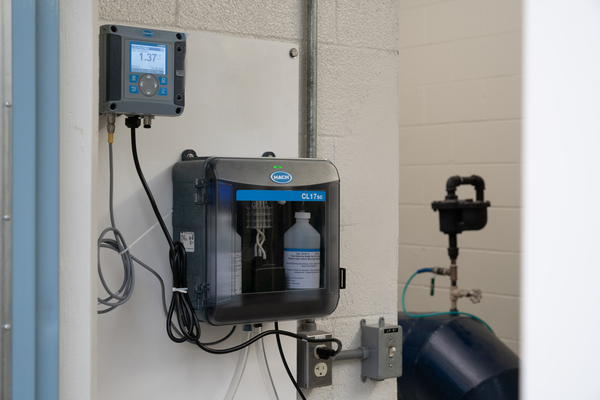

• Монтаж: настенный.
• Класс защиты корпуса: IP66.
• Габариты (В × Ш × Г): 342 × 329 × 177 мм.
• Размеры по структурированным характеристикам: длина — 342 мм, ширина — 329 мм, высота — 177 мм.
• Масса: 4,1 кг.

Условия эксплуатации

• Диапазон рабочих температур: 5–40 °C.
• Рабочая влажность: 0–90 % относительной влажности, без конденсации.
• Температура образца: 5–40 °C.

Оповещения и ограничения

Оповещения формируются при следующих состояниях:

• низкая концентрация хлора;
• высокая концентрация хлора;
• загрязнение измерительной ячейки;
• низкий поток пробы;
• высокий поток пробы.

Мешающие факторы:

• другие окислители, включая бромид, диоксид хлора, перманганат и озон, вызывают положительные помехи;
• жёсткость воды не должна превышать 1000 мг/л CaCO₃.

Комплект поставки

В комплект поставки входят:

• анализатор хлора CL17sc;
• установочный комплект регулятора давления;
• набор реагентов на один месяц работы;
• комплект для технического обслуживания;
• европейское руководство пользователя.

Пользователь предоставляет винты и/или анкеры для настенного монтажа.

Контроллер Hach SC и реагенты Hach SC в комплект поставки не входят и поставляются отдельно. Указание на месячный набор реагентов относится к комплекту поставки анализатора; для дальнейшей эксплуатации используются отдельные наборы реагентов.

Расходные материалы и принадлежности

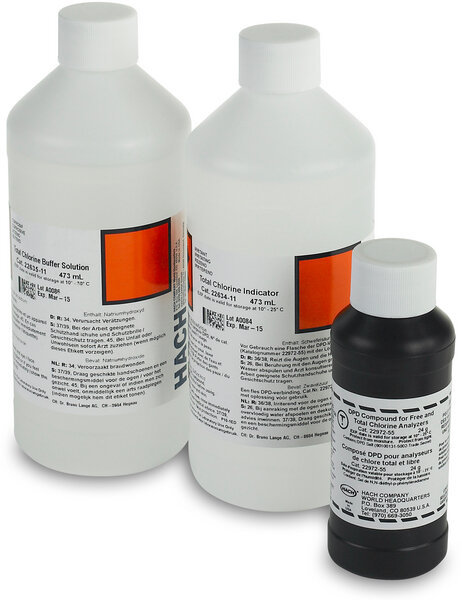

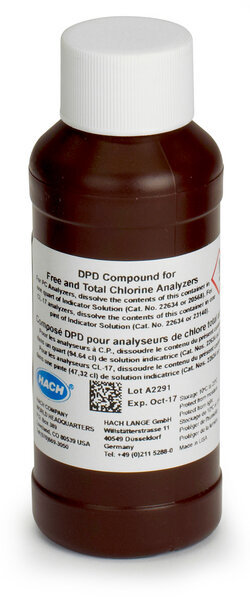

• 2556900 Набор реагентов для определения свободного хлора.
• 2557000 Набор реагентов для определения общего хлора для анализатора CL17.
• 8573100 CL17sc Набор для очистки ячейки.
• 8565700 Монтажный комплект регулятора давления CL17sc.
• 8568200 Комплект для проверки калибровки CL17sc.
• 8573200 Комплект для проверки калибровки CL17sc.
• DL-CL17SC-PRO Введение в работу с анализатором CL17sc для одного пользователя.
• S-CENP2-CL17SC Сервисная программа Central Plus для колориметрического анализатора хлора CL17sc.
• S-PREP2-CL17SC Сервисная программа Premium Plus для колориметрического анализатора хлора CL17sc.

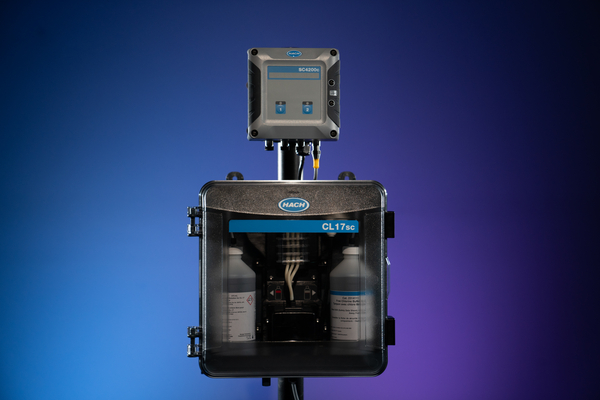

• 8560500 CL17sc Установочный комплект для стояка.

Обслуживание и калибровка

Для обслуживания и контроля калибровки предусмотрены:

• комплект для очистки измерительной ячейки 8573100;
• комплект проверки калибровки 8568200;
• комплект проверки калибровки 8573200;
• монтажный комплект регулятора давления 8565700.

Периодичность калибровки, поверки и очистки в предоставленных данных не указана.
