Многофункциональный прибор для измерения влажности GANN CH 17 (30003150) (4...100%)

Многофункциональный прибор GANN CH 17 (30003150) предназначен для комплексного измерения влажности древесины, строительных материалов и воздуха, а также контроля температуры и скорости воздушных потоков. Диапазон измерения влажности составляет от 4% до 100%.

Область применения и принципы работы

Прибор GANN CH 17 является универсальным инструментом для строительного контроля, экспертизы зданий и мониторинга деревообрабатывающих производств.

Измерение влажности древесины

Используется метод измерения электрического сопротивления. В зависимости от выбранного электрода прибор позволяет определять влажность пиломатериалов (толщиной до 180 мм), ДСП, OSB, шпона и древесной щепы. Встроенная автоматическая температурная компенсация корректирует значения в зависимости от температуры материала.

Контроль строительной влажности

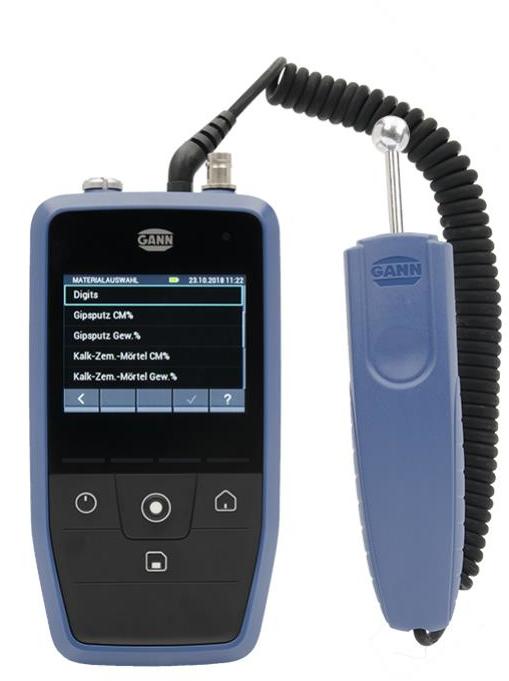

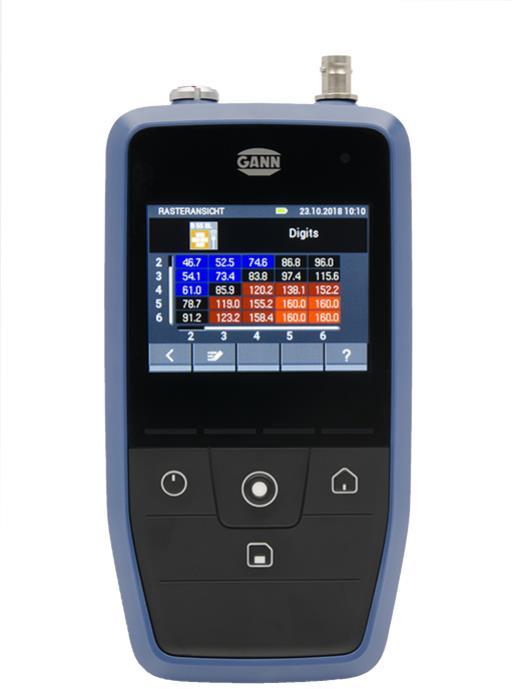

Для неразрушающего контроля стяжек, штукатурки, бетона, кирпича и изоляционных материалов применяется емкостной метод. Это позволяет оперативно обнаруживать утечки и контролировать процесс просушки конструкций. Для создания точных профилей влажности и определения глубины проникновения влаги используются специализированные электроды сопротивления.

Мониторинг параметров воздуха и температуры

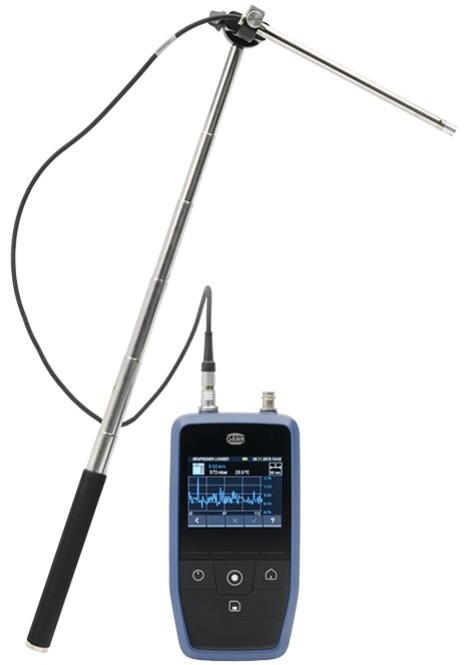

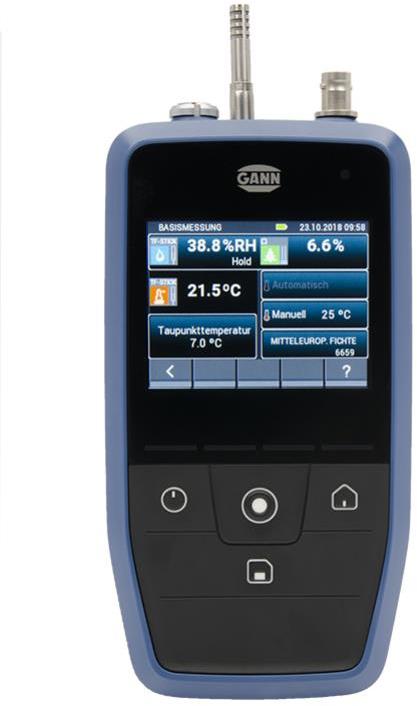

С помощью внешних датчиков прибор регистрирует относительную влажность и температуру воздуха. Также доступно измерение температуры поверхности (ИК-излучение или Pt100) и температуры материала. При подключении датчика LG-25 BL прибор измеряет минимальные воздушные потоки с определением направления, что применимо в том числе для контроля чистых помещений (калибровка от 0,45 м/с).

Технические характеристики

• Влажность древесины: 4–100% (метод сопротивления)
• Влажность строительных материалов:
• Метод сопротивления: 0,3–25% масс. или 0,3–12% масс. (зависит от материала)
• Емкостной метод: 0–199 ед. (сканирование), от 0,4 до 6,0 мас.% или от 0,1 до 10,0 мас.% (с B 55 BL)
• Влажность в скважине (с RH-T 37 BL / flex): 0,2–3,7% по массе
• Влажность воздуха: 5–98% RH (с RF-T 28 BL, RH-T 37 BL / flex)
• Температура: от $-30$ до $+170$ °C (датчики Pt100)
• Инфракрасное измерение температуры: от $-40$ до $+380$ °C (с TF-IR BL)
• Дисплей: цветной TFT 3,5", разрешение 320 $\times$ 240 пикселей
• Питание: 6 батареек AA 1,5 В или USB (поддержка powerbank)
• Габариты: 205 $\times$ 98 $\times$ 35 мм
• Стандарты: EN 14080:2013 (клееный брус), EN 15497:2014 (цельная древесина)

Функциональные особенности

• Управление через емкостный сенсорный экран и тактильные кнопки.
• Встроенный датчик абсолютного давления воздуха.
• Слот Micro SD для хранения данных и разъем Mini USB.
• Предустановленные характеристики для 250 видов древесины и более 20 видов стройматериалов.
• Поддержка ПО GANN Dialog Pro для анализа данных и обновления прошивки через интернет.
• Функция создания скриншотов и контекстная справка.

Аксессуары и совместимые датчики

Влажность древесины

• Электрод ударный М 20 (31003300)
• Набивной электрод М 18 (31003500)
• Прокалывающий электрод М 19 (31003400)

Строительная влажность

• Активный электрод B 55 BL (31013755)
• Пара электродов для измерения глубины M 21-100 (31003200)
• Пара электродов для измерения глубины M 21-250 (31003250)
• Электрод ударный М 20 (31003300)
• Прокалывающий электрод М 19 (31003400)
• Вставная пара электродов M 6 (31003700)
• Пара щеточных электродов M 25-100 (31003740)
• Пара щеточных электродов M 25-300 (31003743)

Влажность и температура воздуха

• Активный электрод TF-IR BL (31013100)
• Активный электрод RH-T 37 BL 160 (31013140)
• Активный электрод RH-T 37 BL 320 (31013141)
• Активный электрод RH-T 37 BL flex 250 (31013142)
• Активный электрод RH-T 37 BL flex 350 (31013143)
• Клюшка TF 16 К-21 (31003260)
• Клюшка TF 16 К-25 (31003262)
• Палочка TF 16 К-25 М (31003264)
• Ручка TF 16 К-25 П (31003266)

Температура материала и поверхности

• Датчик температуры проникновения ET 10 BL (31013165)
• Погружной датчик температуры дымовых газов TT 40 BL (31013180)
• Активный электрод TF-IR BL (31013100)
• Датчик температуры поверхности OT 100 BL (31013170)

Скорость воздуха

• Электрод контроля скорости воздуха LG-25 BL (30013200)

Прочие аксессуары

• ANN Dialog Pro (00000000)
• Соединительный кабель МК 18 (16720)
• Соединительный кабель MK 26 (31016920)
• Комплект для переоборудования M 20-DS 16-i (31004311)
• Телескопический удлинитель BL-EL (31006040)
• Тестовый адаптер влажности древесины (31006070)
• Тестовый адаптер для строительной влажности (31006071)
• Кабель измерительный МК 8 (31006210)
