Система сверхчистой воды BioSan Labaqua HPLC BS-070104-A02

Система сверхчистой воды BioSan Labaqua HPLC BS-070104-A02 — система очистки воды для получения сверхчистой воды класса 1 с удельным сопротивлением 18,2 МОм×см. Система предназначена для высокоэффективной жидкостной хроматографии, анализа следовых неорганических веществ, клеточных культур и молекулярной биологии; встроенная рециркуляция поддерживает содержание общего органического углерода менее 2 мкг/л.

Назначение и область применения

BioSan Labaqua HPLC очищает водопроводную питьевую воду от неорганических и органических примесей и производит два типа воды:

• сверхчистую воду класса 1 — отбор через окончательный фильтр в точке выдачи на передней панели;
• чистую воду класса 2 — отбор непосредственно из накопительного резервуара.

Сверхчистая вода применяется для:

• высокоэффективной жидкостной хроматографии;
• анализа следовых количеств неорганических веществ;
• клеточных культур;
• молекулярной биологии;
• отдельных методов микробиологии.

Чистая вода класса 2 применяется для:

• промывки лабораторной посуды;
• «мокрой» химии;
• пламенной спектрометрии.

Принцип очистки и выдачи воды

В состав системы входят насос повышения давления, предварительные фильтры, модуль обратного осмоса, модуль деионизации, модуль полировки, накопительный резервуар и система рециркуляции.

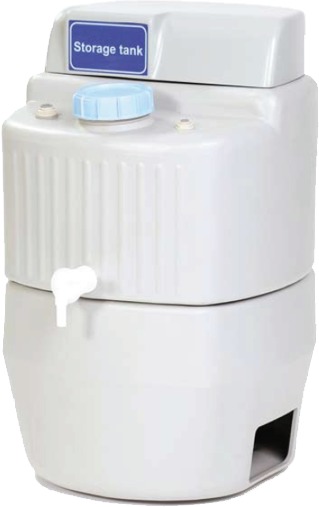

Очищенная вода накапливается в резервуаре объёмом 30 л. Встроенный контур рециркуляции поддерживает стабильное качество воды и снижает содержание общего органического углерода до значения менее 2 мкг/л.

Для контроля общего органического углерода используется отдельный модуль мониторинга TOC, поскольку органические загрязняющие вещества могут не влиять на электропроводность воды и не выявляться датчиками электропроводности.

Функции управления и контроля

• Дозирование объёмов: установка точного объёма выдачи для каждого цикла дозирования; настройка выполняется с клавиатуры или в режиме программирования.
• Контроль качества воды: встроенный контур рециркуляции поддерживает стабильные параметры очищенной воды.
• Мониторинг модулей деионизации и полировки: система контролирует остаточный ресурс модулей и формирует запрос на замену при приближении окончания срока службы.
• Контроль общего органического углерода: выполняется специализированным модулем мониторинга TOC.

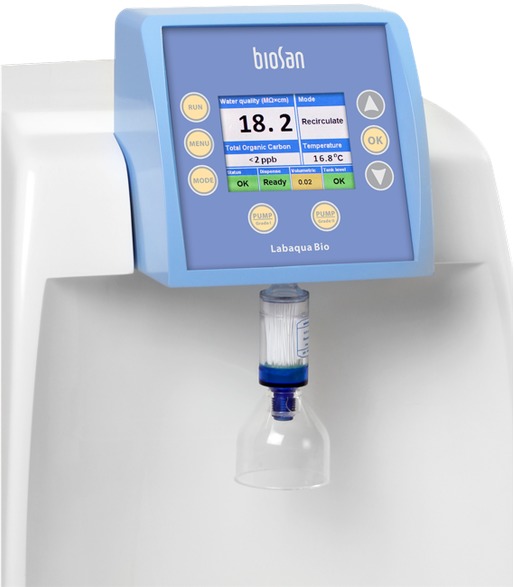

• Цветной графический жидкокристаллический дисплей: отображение качества производимой воды, состояния системы, оставшегося ресурса фильтра и состояния модуля деионизации.
• Цветовая индикация состояния компонентов: зелёный, жёлтый и красный цвета.
• Системная блок-схема: отображение параметров компонентов системы и показателей качества воды.

Картриджи и фильтры доступны для обслуживания; их замена выполняется без дополнительных инструментов. Система может устанавливаться на стене или под лабораторным столом.

Технические характеристики

Качество исходной водопроводной воды

Эксплуатационные характеристики системы обеспечиваются при использовании питьевой водопроводной воды, соответствующей минимальным требованиям, и при своевременном техническом обслуживании согласно руководству пользователя.

• Тип исходной воды: питьевая
• Минимальное давление на входе: ≥ 0,5 бар
• Максимальное давление на входе: ≤ 5 бар
• Электропроводность исходной воды: < 1300 мкСм/см
• Температура исходной воды: 5–35 °C
• pH: 4–10
• Индекс загрязнения: < 10
• Железо: < 0,1 мг/л как CaCO₃
• Алюминий: < 0,05 мг/л как CaCO₃
• Марганец: < 0,05 мг/л как CaCO₃
• Свободный хлор: < 1 мг/л
• Индекс насыщенности Ланжелье: < +0,2
• Общий органический углерод в исходной воде: < 2000 мкг/л

Параметры производимой воды

• Удельное сопротивление сверхчистой воды, класс 1: 18,2 МОм×см
• Электропроводность сверхчистой воды, класс 1: 0,055 мкСм/см
• Удельное сопротивление чистой воды, класс 2: > 10 МОм×см
• Электропроводность чистой воды, класс 2: < 0,1 мкСм/см
• Содержание общего органического углерода (TOC): < 2 мкг/л
• Бактериальная обсеменённость: < 1 КОЕ/мл
• Эндотоксины: < 0,15 EU/мл
• Частицы размером более 0,22 мкм: < 1/мл

Заявленные классы качества воды соотносятся с требованиями ISO 3696 для воды класса 1 и класса 2, а также с характеристиками воды ASTM типа I и CLSI типа I.

Конструкция и ресурс

• Объём накопительного резервуара: 30 л
• Ресурс модуля деионизации: 1 м³
• Давление на входе: 0,5–5 бар
• Электропроводность исходной воды: < 1300 мкСм/см
• Габариты (Д×Ш×В): 320×560×620 мм
• Масса: 24 кг
• Потребляемая мощность: 130 Вт
• Электропитание: 230 В, 50/60 Гц

Состав системы

В стандартную конфигурацию системы сверхчистой воды Labaqua входят:

• насос повышения давления для работы модулей обратного осмоса;
• комплект предварительных фильтров;
• модуль обратного осмоса;
• модуль деионизации;
• модуль полировки;
• накопительный резервуар объёмом 30 л со встроенным краном;
• система рециркуляции.

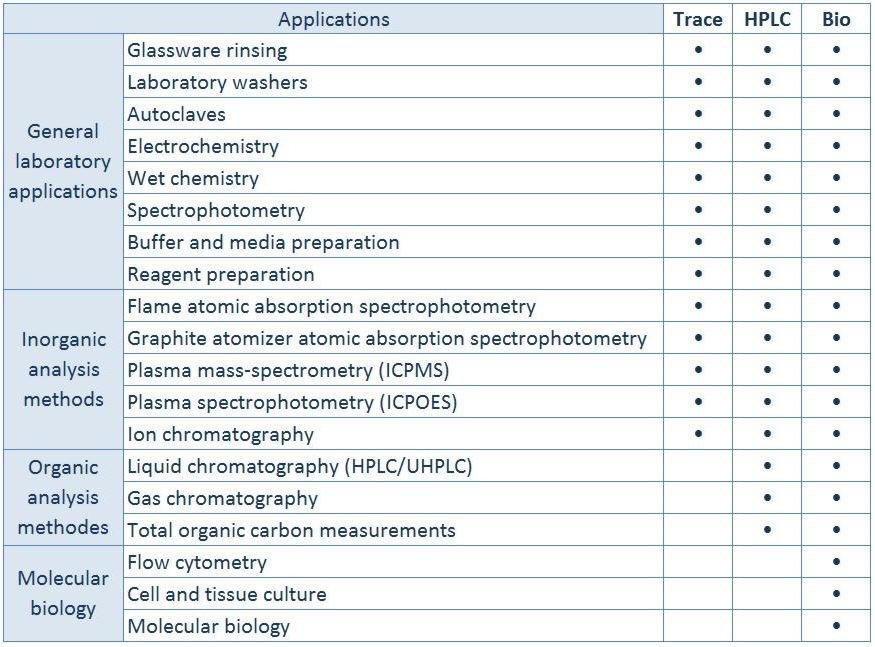

Специализированные модули

• Labaqua Trace: микрофильтр;
• Labaqua HPLC: модуль контроля общего органического углерода и микрофильтр;
• Labaqua Bio: модуль контроля общего органического углерода, ультрафильтр и модуль ультрафиолетовой стерилизации.

Код заказа и совместимые модули

• BS-070104-A02 — исполнение 230 В переменного тока, 50 Гц, евровилка;
• BS-070104-LK — комплект внешних предварительных фильтров: полифосфатный, угольный и фильтр 1 мкм, с манометром;
• BS-070104-KK — комплект внешних предварительных фильтров: угольный и фильтр 1 мкм, с манометром;
• BS-070104-AK — комплект внутренних предварительных фильтров;
• BS-070104-BK — модуль полировки;
• BS-070104-IK — модуль деионизации;
• BS-070104-EK — нестерильный микрофильтр 0,22 мкм;
• BS-070104-FK — стерильный микрофильтр 0,22 мкм;
• BS-070104-GK — ультрафильтр;
• BS-070104-CK — ультрафиолетовая лампа 254 нм;
• BS-070104-DK — ультрафиолетовая лампа 185 нм.

Обслуживание и условия соответствия

Соответствие системы техническим характеристикам обеспечивается при соблюдении минимальных требований к исходной водопроводной воде и своевременном техническом обслуживании, указанном в руководстве пользователя.
