Промышленный рефрактометр Atago PRM-TANK 100 alpha FER

Промышленный рефрактометр ATAGO PRM-TANK 100 alpha FER предназначен для непрерывного измерения концентрации веществ в потоке или непосредственно в емкости. Прибор обеспечивает высокую точность анализа в диапазоне Brix от 0.00% до 100.00% с автоматической температурной компенсацией.

Описание и конструктивные особенности

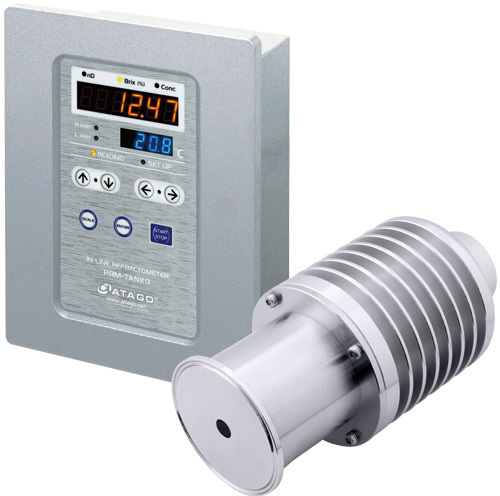

Рефрактометр PRM-TANK 100 alpha FER представляет собой двухкомпонентную систему, состоящую из измерительного блока и блока отображения информации, которые соединяются кабелем (стандартная длина 15 м).

Ключевым отличием данной модели от серии PRM 100 alpha является специализированная измерительная секция, предназначенная для установки в танк (емкость) или трубу с помощью муфтового крепления. Оптический элемент (призма) выполнен из высококачественного искусственного сапфира, что гарантирует стойкость к механическому износу, абразивному воздействию и налипанию образца.

Прибор поддерживает работу в условиях повышенных тепловых нагрузок (до $100\text{ °C}$) и давления до 10 атм.

Технические характеристики

Измерительные параметры

• Шкалы: коэффициент преломления ($n_D$), Brix, настраиваемая пользовательская шкала.
• Диапазон измерения:
• Коэффициент преломления ($n_D$): $1.32000 \dots 1.55700$
• Brix: $0.00 \dots 100.00\%$
• Точность измерения:
• Коэффициент преломления ($n_D$): $\pm 0.00010$
• Brix: $\pm 0.05\%$
• Минимальная индикация:
• Коэффициент преломления ($n_D$): $0.0001$ или $0.00001$
• Brix: $0.1$ или $0.01\%$
• Автоматическая температурная компенсация (АТК): $5 \dots 100\text{ °C}$ (допускается кратковременный нагрев до $130\text{ °C}$ при CIP-мойке, не более 30 минут).

Интерфейсы и питание

• Выходы:
• Последовательный порт RS-232C.
• Аналоговый выход $4\dots20\text{ мА}$.
• Выход с открытым коллектором для сигнализации о выходе параметров за верхний или нижний пределы.
• Передаваемые данные: $n_D$, Brix, концентрация (%), температура ($\text{°C}$), пользовательская шкала.
• Электропитание: AC $100 \dots 240\text{ В}$, $50/60\text{ Гц}$.

Физические характеристики

• Материал корпуса: нержавеющая сталь SUS316L.
• Материал призмы: искусственный сапфир.
• Класс защиты: IP67 (полная пыле- и влагозащита).
• Габариты и вес:
• Блок измерения: $10.8 \times 26.6 \times 10.8\text{ см}$, $3.3\text{ кг}$.
• Монитор: $19.2 \times 10.0 \times 24.0\text{ см}$, $3.3\text{ кг}$.

Комплект поставки

• Измерительный блок и монитор.
• Соединительный кабель между блоком измерения и монитором (15 м).
• Кабель для аналогового выхода $4\dots20\text{ мА}$ (10 м).
• Зажимной хомут Clamp.
• Уплотнительное кольцо O-Ring.
