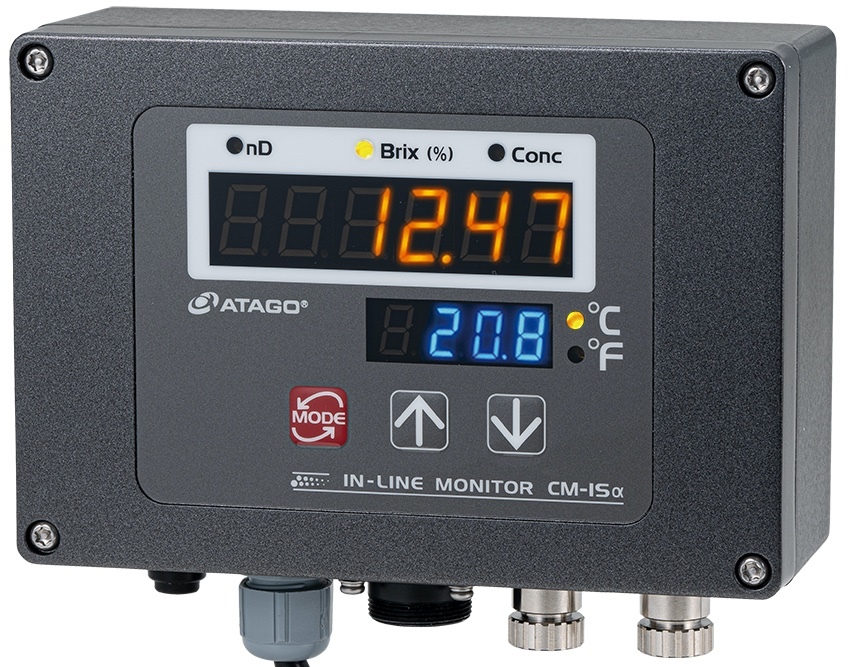

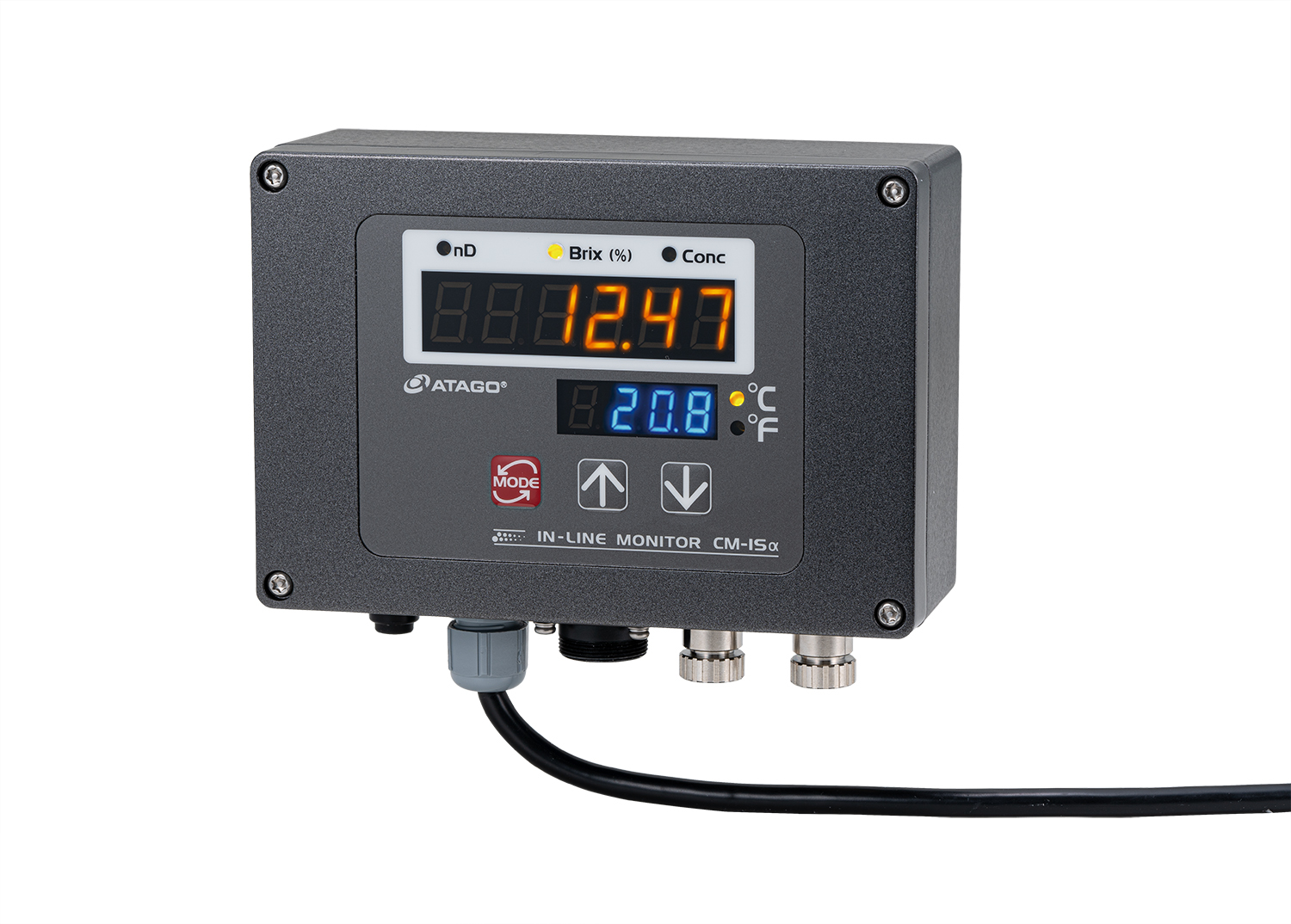

Промышленный взрывозащищенный рефрактометр Atago CM-ISα

Промышленный взрывозащищенный проточный рефрактометр Atago CM-ISα предназначен для непрерывного измерения концентрации веществ в жестких условиях эксплуатации. Прибор характеризуется высокой термостойкостью (до 160 °C) и устойчивостью к коррозии, что позволяет использовать его в химической и нефтеперерабатывающей промышленности.

Особенности конструкции и применения

Рефрактометр Atago CM-ISα разработан для интеграции в технологические линии. Конструкция позволяет монтировать устройство непосредственно на трубопровод или использовать свободностоящую металлическую стойку.

Ключевые технические преимущества:

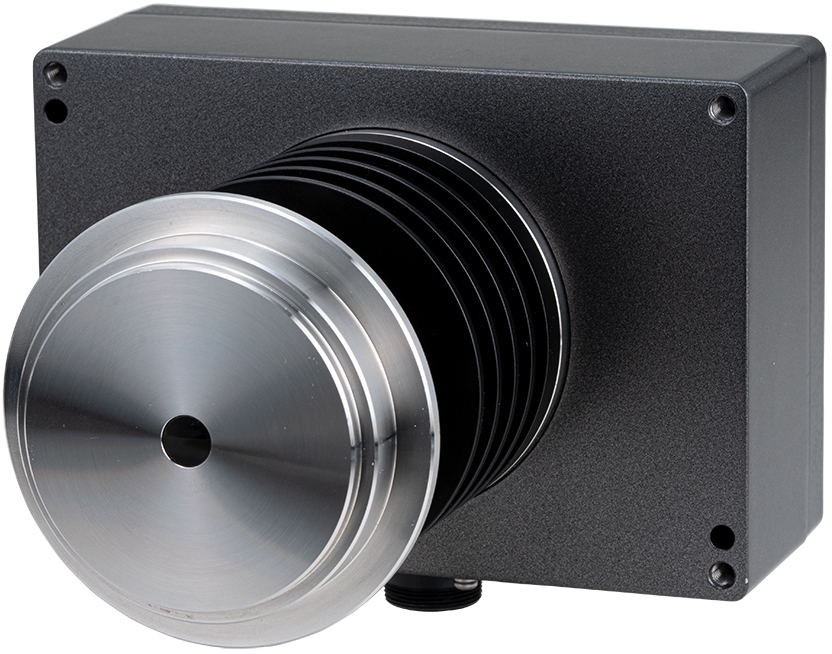

• Измерительный элемент: Призма выполнена из искусственного сапфира, что обеспечивает высокую стойкость к механическому износу и химическому воздействию.
• Взрывозащита: Соответствие классу $\text{Ex ia IIB T3 Ga TA}$, что позволяет эксплуатировать прибор в зонах с повышенным риском взрыва.
• Интерфейсы: Наличие аналогового выхода 4–20 мА и цифрового интерфейса RS-232C для передачи данных в системы управления (АСУ ТП).

Технические характеристики

Диапазоны и точность измерений

• Индекс рефракции $n_D$:
• Диапазон: 1.3200 ... 1.4910
• Точность: 0.0002
• Минимальная индикация: 0.00001
• Шкала Brix (%):
• Диапазон: 0.0 ... 80.0%
• Точность: 0.1%
• Минимальная индикация: 0.01%
• Температура:
• Диапазон: $-15 \dots +160\text{ °C}$
• Точность: $1\text{ °C}$
• Минимальная индикация: $0.1\text{ °C}$

Общие параметры

• Класс взрывозащиты: $\text{Ex ia IIB T3 Ga TA}$
• Выходы: RS-232C, DC 4–20 мА
• Питание: Постоянный ток 24 В

Опции и аксессуары

Для полноценного функционирования и монтажа системы могут потребоваться следующие дополнения:

• Блок питания 220 В $\to$ 24 В (Кат. № 3529)
• Металлическая стойка для крепления прибора и блока питания (Кат. № RE-8607)
• Кабель для вывода аналогового сигнала 4–20 мА (длина от 5 до 20 м)
• Кабель для интерфейса RS-232C (длина от 1 до 15 м)
• Специализированные фитинги и коннекторы для подключения к трубопроводу
