Колпачок щелевой для фильтрации воды ВТИ-К

Щелевой дренажный колпачок для фильтрации воды ВТИ-К из полистирола с вертикальными фильтрующими щелями шириной до 0,3 мм. Колпачок предназначен для установки в катионитовые фильтры и сорбционные аппараты при умягчении и осветлении воды, предотвращая вынос гранул ионообменной загрузки в систему водоснабжения.

Технические характеристики

• Назначение изделия: колпачок щелевой
• Материал изготовления: полистирол
• Тип ячейки: вертикальная
• Ширина ячейки: до 0,3 мм
• Конструкция: состоит из конусовидной фильтрующей части и полистирольной гайки
• Высота конусовидной фильтрующей части: 70–72 мм
• Диаметр резьбовой части конусовидной части: 42 мм
• Размер под ключ для завинчивания конусовидной части: 17 мм
• Высота гайки: 22 мм
• Наибольший диаметр гайки: 48 мм
• Внутренняя резьба гайки: трубная резьба 1/2″; номинальный размер 12,7 мм, наружный диаметр резьбы штуцера около 18–19 мм
• Высота резьбы гайки: 8–10 мм
• Размер под ключ для завинчивания гайки: 27 мм

Конструкция и принцип работы

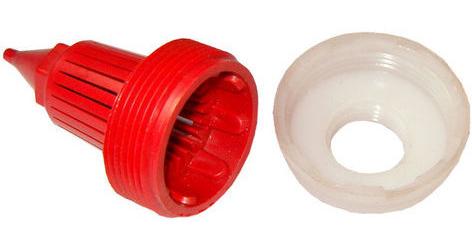

Колпачок состоит из двух частей:

1. Конусовидная фильтрующая часть с резьбой для крепления колпачка и вертикальными щелями шириной до 0,3 мм. Через щели проходит вода, а гранулы ионообменной смолы и другой сыпучей загрузки задерживаются внутри фильтра.
2. Полистирольная гайка для крепления колпачка в колонках катионитовых фильтров. Внутренняя резьба гайки соответствует трубной резьбе 1/2″. Колпачок накручивается на штуцер или патрубок колонки с наружной трубной резьбой 1/2″; завинчивание выполняется ключом 27 мм.

Конусовидная часть крепится и завинчивается ключом 17 мм. Резьбовое соединение гайки со штуцером обеспечивает фиксацию колпачка внутри фильтра.

Область применения

Щелевые дренажные колпачки применяются в:

• H- и Na-катионитовых фильтрах;
• фильтрах для умягчения воды и снижения её жёсткости;
• фильтрах для осветления воды;
• сорбционных и адсорбционных аппаратах с сыпучей загрузкой;
• ионообменных колонках, включая колонки модели ФИПа-I-1,4-0,6;
• системах водоподготовки и химводоочистки;
• системах ТЭЦ;
• котельных;
• водозаборных станциях.

Основная функция изделия — предотвращение проникновения гранул ионообменных смол в систему тепловодоснабжения при фильтрации воды через катионитовые колонки.|
